Empfohlenes Austauschintervall für die Teilekategorie Bremsbacke : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
FIAT PANDA (169) 1.2, FIAT PANDA Van (169) 1.2 4x4

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie FIAT PANDA (169) Bremsbacken hinten wechseln [AUTODOC TUTORIAL]

Austausch: Bremsbacken – Fiat Panda 169. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Allzweck-Reinigungsspray

                        Kupferpaste

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 10

                        Steckschlüssel-Einsatz Nr. 12

                        Ring-Gabelschlüssel Nr. 10

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Flacher Schraubendreher

                        Brechstange

                        Rundzangen

                        Unterlegkeil

Alle Teile, die Sie ersetzen müssen – Bremsbacken für den PANDA (169) und andere FIAT-Modelle

FIAT PANDA (169) 1.2

FIAT PANDA Van (169) 1.2 4x4

FIAT PANDA (169) 1.2

FIAT PANDA Van (169) 1.2 4x4

Austausch: Bremsbacken – Fiat Panda 169. AUTODOC-Experten empfehlen:

Ersetzen Sie Bremsbacken als Satz auf einer Achse. Dadurch wird effizientes Bremsen gewährleistet.
Das Austauschverfahren ist für Bremsbacken auf derselben Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Fiat Panda 169 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube.Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 3

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 5

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Fiat Panda 169
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Reinigen Sie die Befestigungen der Bremstrommel.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 8

Schrauben Sie die Bremstrommel-Befestigung ab.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Entfernen Sie die Schutzabdeckung der unteren Mittelkonsole.Verwenden Sie einen flachen Schraubendreher.
Schritt 10

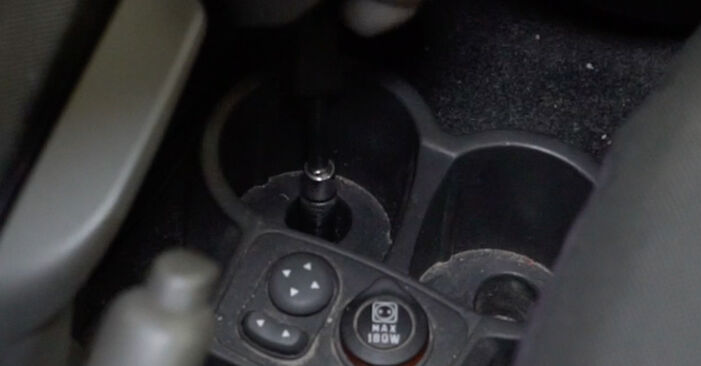

Schrauben Sie die vorderen Befestigungen der unteren Mittelkonsole heraus.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Entfernen Sie die untere Mittelkonsole.
Schritt 12

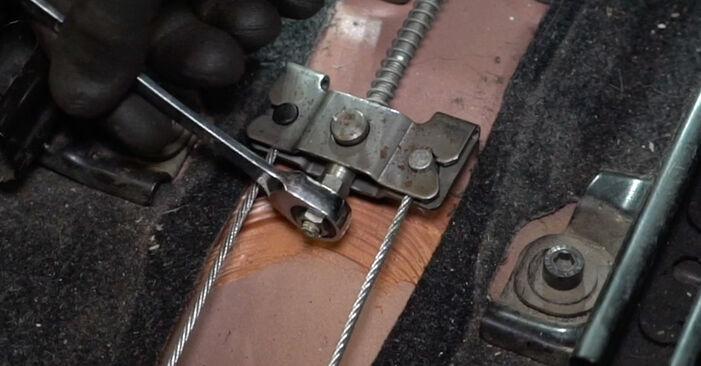

Lockern Sie das Feststellbremsseil.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 13

Entfernen Sie die Bremstrommel.
Schritt 14

Reinigen Sie die Befestigungen der Bremsbacken.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 15

Entfernen Sie die untere Rückstellfeder der Bremsbacke.Benutzen Sie ein Brecheisen.
Schritt 16

Entfernen Sie die Niederhaltestifte der Bremsbacken.Verwenden Sie eine Rundzange.
Schritt 17

Nehmen Sie beide Bremsbacken mit dem Einsteller von dem Bremszylinder ab. Vermeiden Sie Schäden durch vorsichtiges abnehmen.Verwenden Sie einen flachen Schraubendreher.
Schritt 18

Entfernen SIe beide Beläge von dem Träger.

Austausch: Bremsbacken – Fiat Panda 169. Tipp von AUTODOC:

Drücken Sie das Bremspedal nicht nachdem die Trommelbacken der Hinterradbremsen entfernt wurden. Dadurch wird der Kolben aus dem Bremszylinder herausfallen und ein Austreten von Bremsflüssigkeit und Druckentlastung des Systems wird vorkommen.
Schritt 19

Trennen Sie das Handbremskabel.
Schritt 20

Führen Sie eine weitere Demontage der oberen Haltefeder und des Verstellmechanismus durch.
Schritt 21

Reinigen Sie die Montagesitze der Bremsbacken.Benutzen Sie eine Drahtbürste.Verwenden Sie Allzweckreinigungsspray.
Schritt 22

Montieren Sie die oberen Haltefedern und die Verstellmechanismen auf die neuen Bremsbacken.
Schritt 23

Verbinden Sie das Festellbremskabel mit dem Feststellbremshebel.
Schritt 24

Montieren Sie die Bremsbacken am Bremszylinder an der Halterung und am Bremsträger.
Schritt 25

Bauen Sie die Niederhaltestifte der Bremsbacken wieder ein.Verwenden Sie eine Rundzange.
Schritt 26

Bauen Sie die untere Rückstellfeder ein.Benutzen Sie ein Brecheisen.Verwenden Sie einen flachen Schraubendreher.
Schritt 27

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste.Behandeln Sie die Kontaktfläche.Benutzen Sie ein Kupferschmiermittel.
Schritt 28

Installieren Sie eine Bremstrommel.
Schritt 29

Stellen Sie die Spannung des Feststellbremsseils ein.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 30

Entfernen Sie die Bremstrommel.
Schritt 31

Bewegen Sie die Feststellbremsbacken gegen die Trommel.Verwenden Sie einen flachen Schraubendreher.
Schritt 32

Installieren Sie eine Bremstrommel.
Schritt 33

Schrauben Sie die Befestigung der Bremstrommel ein.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 34

Bauen Sie die untere Mittelkonsole ein.
Schritt 35

Schrauben Sie die vorderen Befestigungen der unteren Mittelkonsole ein.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 36

Bauen Sie die Schutzabdeckung der unteren Mittelkonsole wieder ein.
Schritt 37

Ziehen Sie die Halteklammern der Bremstrommeln an.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 10 Nm Drehmoment fest.
Schritt 38

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll.Benutzen Sie eine Drahtbürste.
Schritt 39

Behandeln Sie die Oberfläche, an der die Radfelge die Bremstrommel berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 40

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Fiat Panda 169
Schritt 41

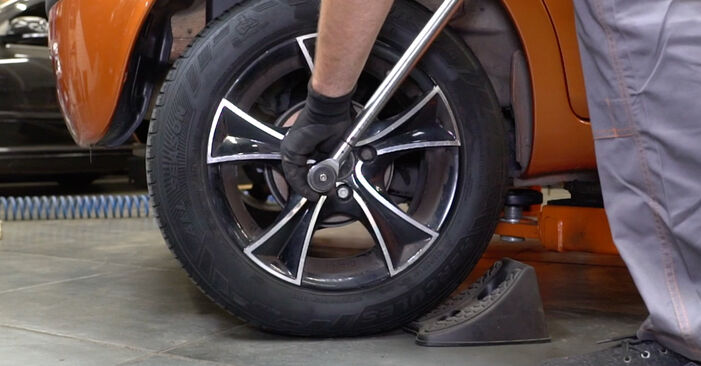

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 42

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 17.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 43

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
Schritt 44

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.Schließen Sie die Haube.

Austausch: Bremsbacken – Fiat Panda 169. AUTODOC-Experten empfehlen:

Bremsen Sie behutsam die ersten 150-200 km nach dem Austausch der Bremsbacken ab. Vermeiden Sie während dieser Zeit übermäßiges und abruptes Bremsen.
