Anleitung: VAUXHALL Vivaro Kastenwagen (X83) Bremssattel-Reparatursatzes vorne wechseln

Downloads: 0

Empfohlenes Austauschintervall für die Teilekategorie Bremssattel-Reparatursatz : 50000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VAUXHALL Vivaro Kastenwagen (X83) 2.0 CDTI, VAUXHALL Vivaro Kastenwagen (X83) 2.0 CDTI, VAUXHALL Vivaro Kastenwagen (X83) 2.5 CDTI, VAUXHALL Vivaro Kastenwagen (X83) 2.5 DTI, VAUXHALL Vivaro Kastenwagen (X83) 2.0 16V, VAUXHALL Vivaro Kastenwagen (X83) 1.9 DTI, VAUXHALL Vivaro Kastenwagen (X83) 1.9 DI, VAUXHALL Vivaro Kastenwagen (X83) 2.0 ECOTEC … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Alternativprodukte

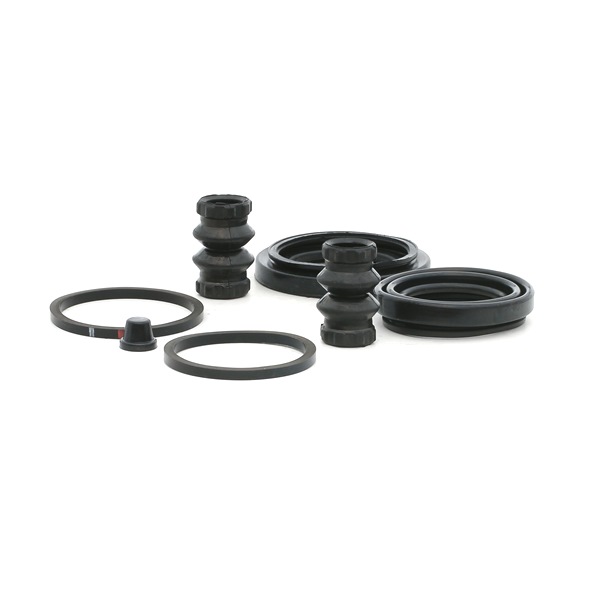

Bremssattel-Reparatursatz

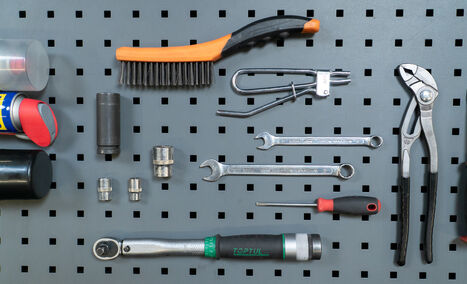

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      Bohrungsbürste

                      WD-40-Spray

                      Allzweck-Reinigungsspray

                      Bremsenführungsstiftefett

                      Spezialfett für Bremssattelkolben

                      Keramikfett

                      Drehmomentschlüssel

                      Ringmaulschlüssel, 11 mm

                      Offener Ringschlüssel, 11 mm

                      Spezial-Einspritzleitungs-Schlüssel, 11 mm

                      Ringmaulschlüssel, 14 mm

                      Spezial-Einspritzleitungs-Schlüssel, 14 mm

                      Stecknuss, 11 mm

                      Stecknuss, 13 mm

                      Stecknuss, 18 mm

                      Schlagnuss für Felgen, 19 mm

                      Ratschenschlüssel oder Elektrowerkzeug zum Lösen/Festziehen von Schraubbefestigungen

                      Drehstift

                      Wasserpumpenzange

                      Montagehebel

                      Schlitzschraubendreher

                      Auffangwanne für Flüssigkeiten

                      Bremsschlauchklemme

                      Klemme für Leitungsverschluss

                      Bremsentlüftungsset

                      Bremskolbenrücksteller

                      Hebebühne oder Wagenheber mit Unterstellböcken und Unterlegkeilen

Werkzeuge kaufen

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). AUTODOC empfiehlt:

Beachten Sie die vom Hersteller angegebenen Wartungsintervalle, Empfehlungen und Anforderungen für die Verwendung des Teils.
Das Austauschverfahren der Bremsschläuche und der Bremssattelkomponenten ist für die linke und rechte Seite derselben Achse identisch.
Alle Arbeiten sollten bei ausgeschalteter Zündung ausgeführt werden.

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). Führen Sie die folgenden Schritte durch:

Schritt 1

Öffnen Sie die Motorhaube.

Schritt 2

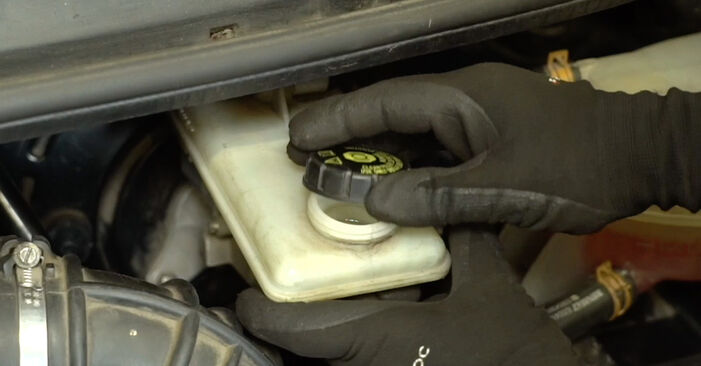

Schrauben Sie den Deckel des Bremsflüssigkeitsbehälters ab.
Schritt 3

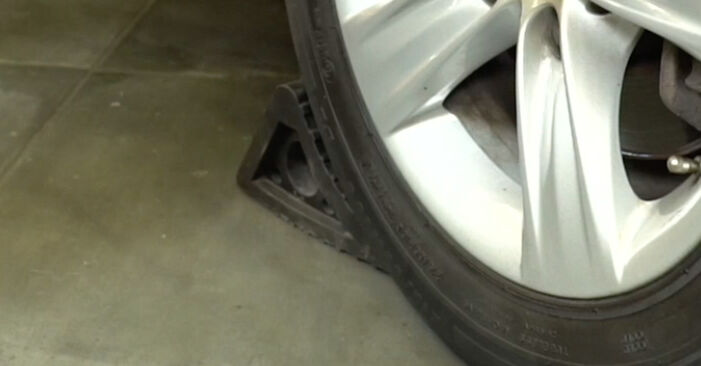

Sichern Sie die Räder mit Unterlegkeilen.
Schritt 4

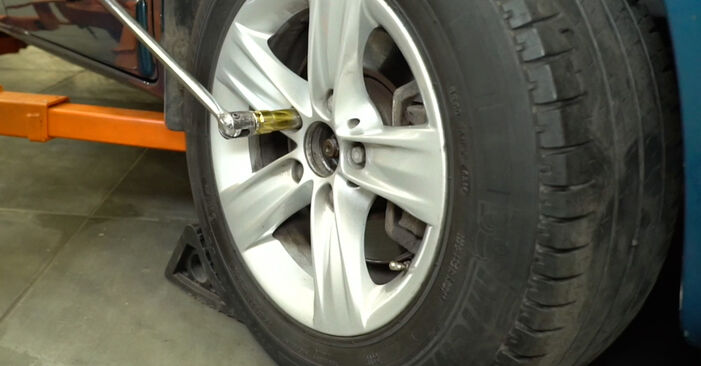

Lösen Sie die Radschrauben. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Drehstift.
Schritt 5

Heben Sie das Fahrzeug an.

Achtung!
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass das Auto auf einer festen, ebenen Fläche steht.Sichern Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 6

Schrauben Sie die Radschrauben ab.

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). Tipp:
Halten Sie das Rad beim Abschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 7

Nehmen Sie das Rad ab.
Schritt 8

Halten Sie eine Auffangwanne für Flüssigkeiten bereit.
Schritt 9

Spreizen Sie die Bremsbeläge auseinander. Verwenden Sie einen Montagehebel.
Schritt 10

Reinigen Sie die Befestigung, die den Bremsschlauch mit dem Bremssattel verbindet. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 11

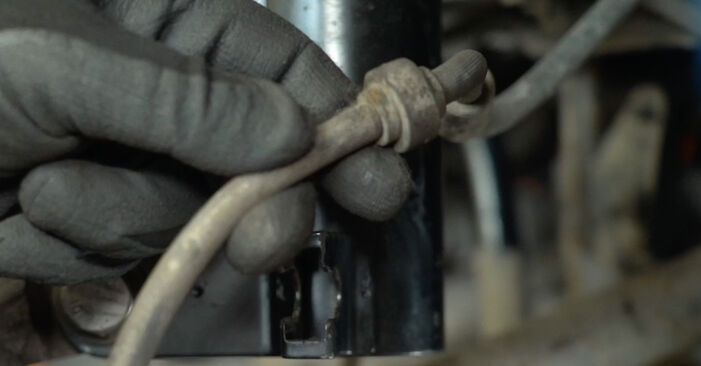

Lösen Sie den Bremsschlauch aus der Halterung am Federbein.
Schritt 12

Befestigen Sie die Bremsschlauchklemme am Bremsschlauch.
Schritt 13

Lösen Sie die Befestigung, die den Bremsschlauch mit dem Bremssattel verbindet. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 14 mm.
Schritt 14

Schrauben Sie den Bremsschlauch vom Bremssattel ab.
Schritt 15

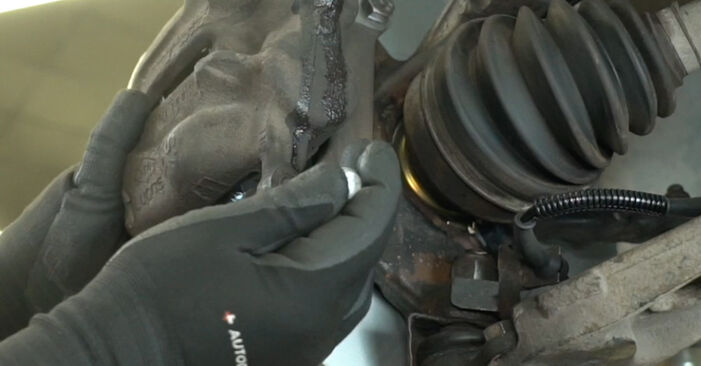

Reinigen Sie die Befestigungsschrauben des Bremssattels. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.

Schritt 16

Schrauben Sie die Befestigungsschrauben des Bremssattels ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 13 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 17

Entfernen Sie die Befestigungsschrauben.
Schritt 18

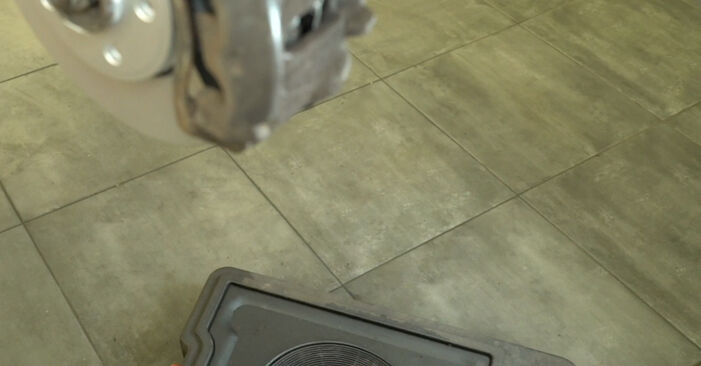

Entfernen Sie den Bremssattel.
Schritt 19

Entfernen Sie die Bremsbeläge.
Schritt 20

Reinigen Sie die Befestigungsschrauben des Bremssattelträgers. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.

Schritt 21

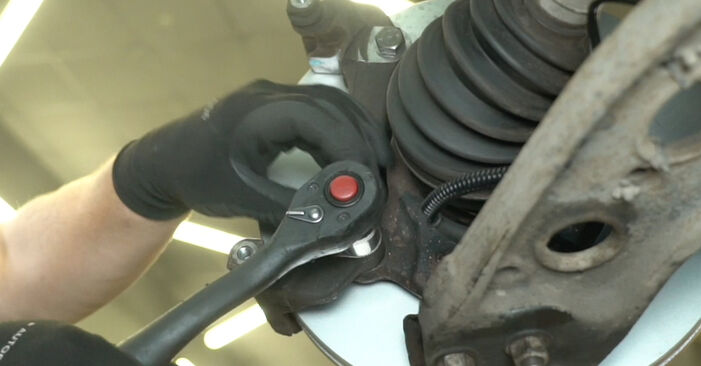

Schrauben Sie die Befestigungsschrauben des Bremssattelträgers ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 22

Entfernen Sie die Befestigungsschrauben.
Schritt 23

Entfernen Sie den Bremssattelträger.
Schritt 24

Bauen Sie die Kolben aus dem Bremssattel aus.

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). AUTODOC-Experten empfehlen:
Gehen Sie beim Ausbau des Kolbens mit äußerster Vorsicht vor. Verwenden Sie einen geeigneten mechanischen Anschlag, um Verletzungen durch plötzliches Herausschießen zu verhindern.Verwenden Sie gegebenenfalls eine Wasserpumpenzange.
Schritt 25

Entfernen Sie die Staubmanschetten der Bremssattelkolben.
Schritt 26

Entfernen Sie die Dichtringe der Bremssattelkolben. Verwenden Sie einen Schlitzschraubendreher.
Schritt 27

Reinigen Sie die Kolbenbohrungen des Bremssattels und das Bremssattelgehäuse. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 28

Reinigen Sie die Bremssattelkolben. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 29

Bauen Sie die Führungsbolzen aus dem Bremssattelträger aus.
Schritt 30

Entfernen Sie die Staubmanschetten der Führungsbolzen.
Schritt 31.1

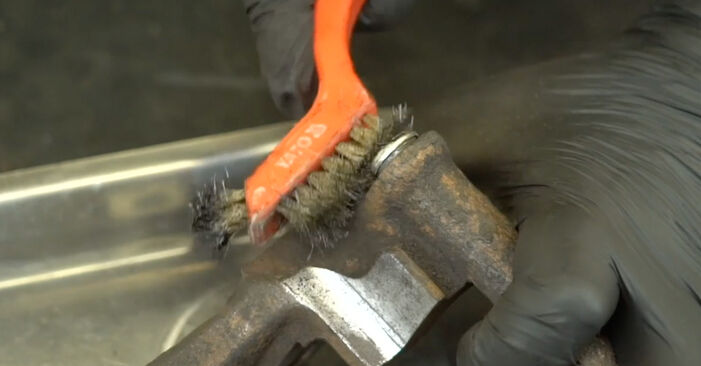

Reinigen Sie die Aufnahmen der Führungsbolzen am Bremssattelträger. Benutzen Sie eine Bohrungsbürste.

Schritt 31.2

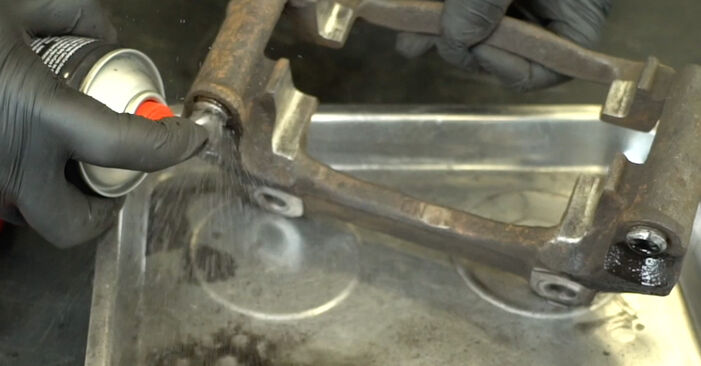

Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 32

Setzen Sie neue Dichtringe für den Bremssattelkolben ein.
Schritt 33

Montieren Sie neue Staubmanschetten für die Bremssattelkolben.
Schritt 34

Bauen Sie die Kolben in den Bremssattel ein. Verwenden Sie einen Bremskolbenrücksteller.

Wichtig!
Behandeln Sie die Kolben und deren Bohrungen vor dem Einbau mit einem Spezialfett für Bremssattelkolben oder mit Bremsflüssigkeit, um Schrammen an den Wänden der Bohrungen zu vermeiden.Gehen Sie vorsichtig vor, um die Dichtringe oder Staubmanschetten nicht zu beschädigen.
Schritt 35

Montieren Sie neue Staubmanschetten auf die Führungsbolzen des Bremssattels.
Schritt 36

Behandeln Sie die Bremssattelführungsbolzen. Verwenden Sie Bremsenführungsstiftefett.
Schritt 37

Bauen Sie die neuen Führungsbolzen in den Bremssattelträger ein.
Schritt 38

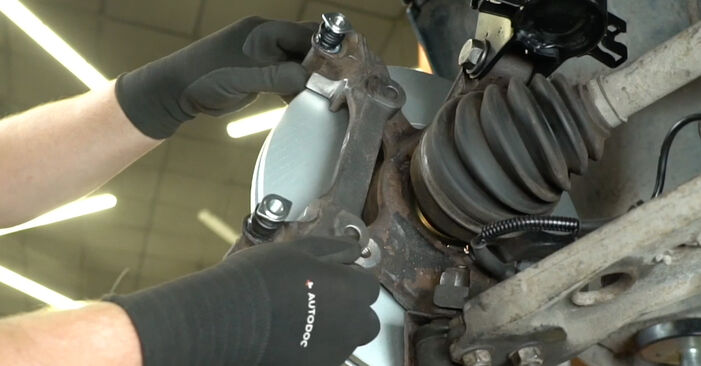

Montieren Sie den Bremssattelträger.
Schritt 39

Setzen Sie die Befestigungsschrauben ein.
Schritt 40

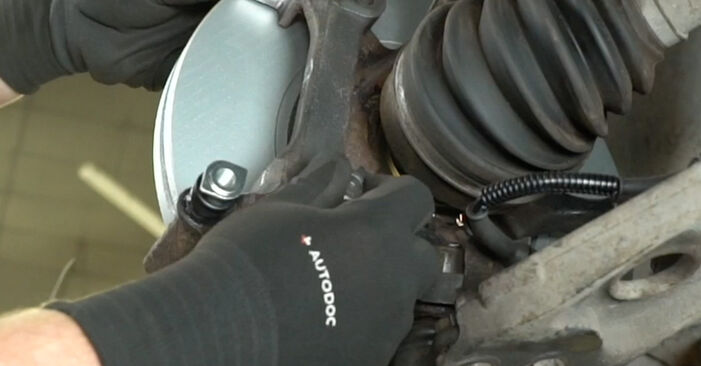

Ziehen Sie die Befestigungsschrauben des Bremssattelträgers fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 100 N·m.
Schritt 41

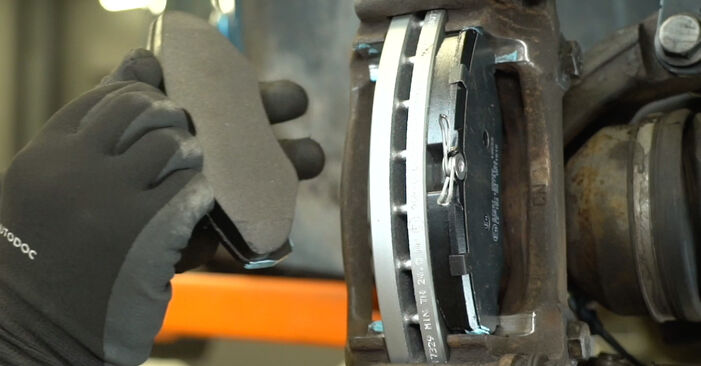

Montieren Sie die Bremsbeläge.
Schritt 42

Montieren Sie den Bremssattel.
Schritt 43

Setzen Sie die Befestigungsschrauben ein.
Schritt 44

Ziehen Sie die Befestigungsschrauben des Bremssattels fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 13 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 35 N·m.
Schritt 45

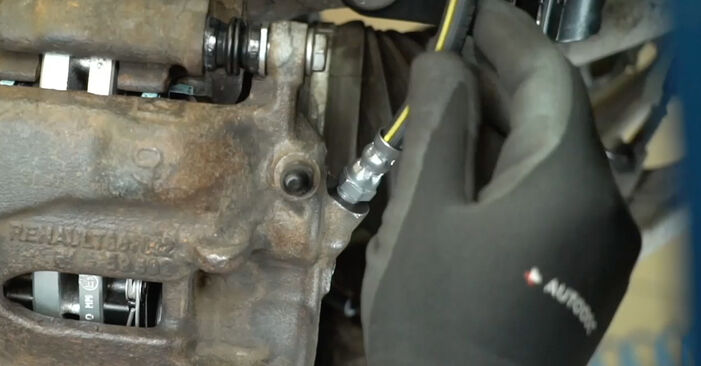

Schrauben Sie die Überwurfmutter ein, mit der der Bremsschlauch am Bremssattel befestigt ist.
Schritt 46

Ziehen Sie den Anschluss des Bremsschlauchs am Bremssattel fest. Verwenden Sie einen 14-mm-Spezial-Einspritzleitungs-Schlüssel. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 14 N·m.
Schritt 47

Entfernen Sie die Bremsschlauchklemme vom Bremsschlauch.

Schritt 48

Befestigen Sie den Bremsschlauch in der Halterung am Federbein.
Schritt 49

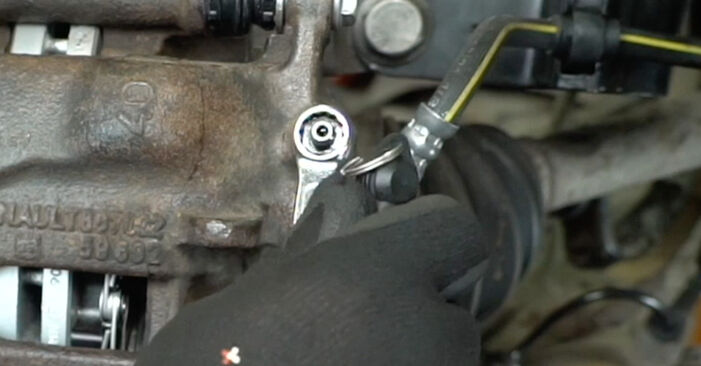

Entfernen Sie die Schutzkappe der Bremsenentlüftungsschraube.
Schritt 50

Schließen Sie das Bremsenentlüftungsset an die Bremsenentlüftungsschraube an.
Schritt 51

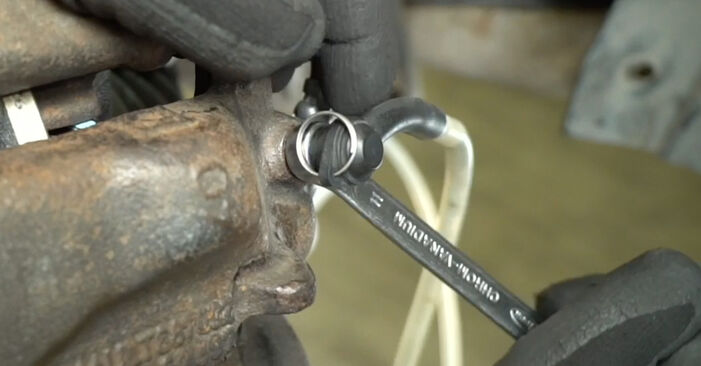

Lösen Sie die Bremsenentlüftungsschraube. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 11 mm.
Schritt 52

Betätigen Sie das Bremspedal mehrmals, um Luft aus der Anlage zu entfernen.

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). AUTODOC empfiehlt:
Überwachen Sie den Stand der Bremsflüssigkeit während des Entlüftens: Er sollte nicht unter die Min.-Markierung am Bremsflüssigkeitsbehälter fallen. Füllen Sie gegebenenfalls frische Bremsflüssigkeit nach.Eine detaillierte Anleitung zum Entlüften der Bremsanlage finden Sie in diesem Video: https://youtu.be/1tXg04tfXZE
Schritt 53

Schrauben Sie die Bremsenentlüftungsschraube ein. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 11 mm.
Schritt 54

Nehmen Sie das Bremsenentlüftungsset ab.
Schritt 55

Ziehen Sie die Bremsenentlüftungsschraube fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 11 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 9 N·m.
Schritt 56

Bringen Sie die Schutzkappe der Bremsenentlüftungsschraube wieder an.
Schritt 57

Reinigen Sie die Kontaktfläche der Radfelge. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 58

Behandeln Sie die Anlagefläche der Bremsscheibe, die mit der Felge in Kontakt kommt. Verwenden Sie Keramikfett.
Schritt 59

Bringen Sie das Rad an.

Austausch: Bremssattel-Reparatursatz – VAUXHALL VIVARO Box (F7). Tipp:
Halten Sie das Rad beim Einschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 60

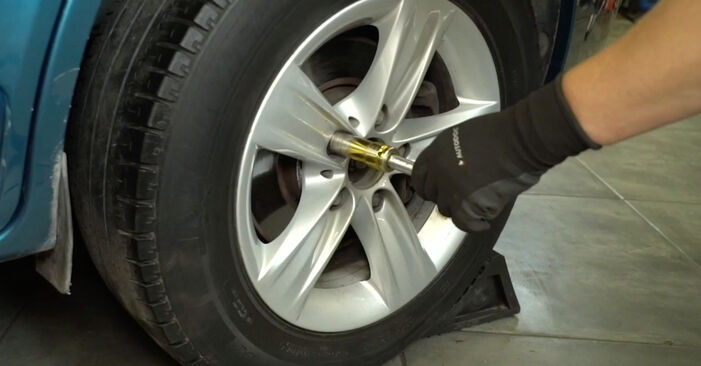

Schrauben Sie die Radschrauben ein. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 61

Senken Sie das Fahrzeug ab und ziehen Sie die Radschrauben über Kreuz fest. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 142 N·m.
Schritt 62

Entfernen Sie den Wagenheber, die Unterstellböcke und die Unterlegkeile.
Schritt 63

Betätigen Sie bei abgeschaltetem Motor mehrmals das Bremspedal, bis Sie einen deutlichen Widerstand spüren.
Schritt 64

Prüfen Sie den Bremsflüssigkeitsstand im Behälter und füllen Sie gegebenenfalls Bremsflüssigkeit nach.
Schritt 65

Schrauben Sie den Deckel des Bremsflüssigkeitsbehälters fest.

Schritt 66

Schließen Sie die Motorhaube.
