Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.5 CDTI, VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.5 CDTI, VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.0 CDTI, VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.0 CDTI, VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.0 ECOTEC, VAUXHALL Vivaro Pritsche / Fahrgestell (X83) 2.0 16V … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Alternativprodukte

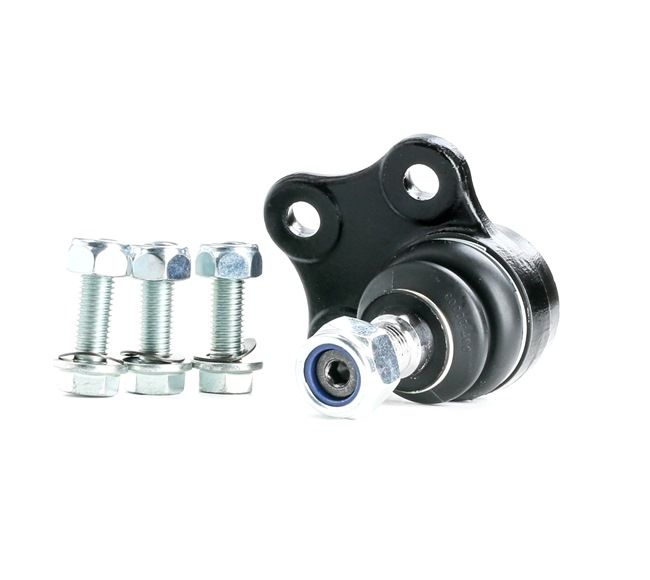

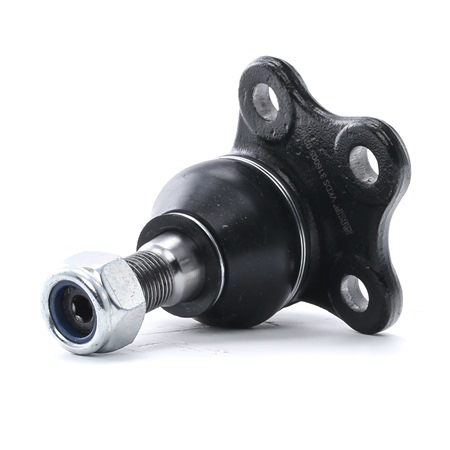

Traggelenk

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). Werkzeuge, die Sie benötigen werden:

                      Drahtbürste

                      WD-40-Spray

                      Allzweck-Reinigungsspray

                      Keramikfett

                      Drehmomentschlüssel

                      Ringmaulschlüssel, 18 mm

                      Ringmaulschlüssel, 21 mm

                      Ringmaulschlüssel, 24 mm

                      Stecknuss, 19 mm

                      Stecknuss, 21 mm

                      Stecknuss, 30 mm

                      Schlagnuss für Felgen, 19 mm

                      Ratschenschlüssel oder Elektrowerkzeug zum Lösen/Festziehen von Schraubbefestigungen

                      Drehstift

                      Schlitzschraubendreher

                      U-Bolzen mit Platte

                      Montagehebel

                      Getriebeheber oder ein zweiter Wagenheber

                      Hebebühne oder Wagenheber mit Unterstellböcken und Unterlegkeilen

Werkzeuge kaufen

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). Fachleute empfehlen:

Der Ablauf des Austauschs ist für das linke und rechte Traggelenk identisch.
Alle Arbeiten sollten bei ausgeschalteter Zündung ausgeführt werden.

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Sichern Sie die Räder mit Unterlegkeilen.
Schritt 2

Lösen Sie die Radschrauben. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Drehstift.
Schritt 3

Heben Sie das Auto an.

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). AUTODOC empfiehlt:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass das Auto auf einer festen, ebenen Fläche steht.Sichern Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 4

Schrauben Sie die Radschrauben ab.

Vorsicht!
Halten Sie das Rad beim Abschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Lösen Sie die Verkabelung des ABS-Sensors.
Schritt 7

Reinigen Sie die Befestigungselemente des Querlenkers. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 8

Schrauben Sie die Befestigungsmutter ab, mit der das Traggelenk am Achsschenkel befestigt ist. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 24 mm.
Schritt 9

Entfernen Sie die Befestigungsmutter.
Schritt 10

Stützen Sie den Achsschenkel ab. Verwenden Sie einen Getriebeheber oder einen zusätzlichen Wagenheber.
Schritt 11

Lösen Sie das Traggelenk vom Achsschenkel. Verwenden Sie einen U-Bolzen mit Platte. Verwenden Sie einen Montagehebel.
Schritt 12

Schrauben Sie den hinteren Befestigungsbolzen ab, mit dem der Querlenker am Hilfsrahmen befestigt ist. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 21 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 30 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 13

Entfernen Sie den Befestigungsbolzen.
Schritt 14

Schrauben Sie den Befestigungsbolzen ab, mit dem der Querlenker am Hilfsrahmen befestigt ist. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 21 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 21 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 15

Entfernen Sie den Befestigungsbolzen.
Schritt 16

Entfernen Sie den Querlenker zusammen mit dem Traggelenk. Entfernen Sie die Abdeckung des Traggelenks. Verwenden Sie einen Montagehebel.
Schritt 17

Reinigen Sie die Aufnahmen des Querlenkers. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 18

Bauen Sie ein neues Traggelenk ein.
Schritt 19

Setzen Sie die Schrauben ein. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 18 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 19 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 20

Bauen Sie den Querlenker ein.
Schritt 21

Setzen Sie die Schrauben ein.
Schritt 22

Bauen Sie die Abdeckung des Traggelenks ein.
Schritt 23

Befestigen Sie das Traggelenk am Achsschenkel.
Schritt 24

Schrauben Sie die Befestigungsmutter auf.
Schritt 25

Ziehen Sie den hinteren Befestigungsbolzen fest, mit dem der Querlenker am Hilfsrahmen befestigt ist. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 21 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 21 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 180 N·m.
Schritt 26

Ziehen Sie den vorderen Befestigungsbolzen fest, mit dem der Querlenker am Hilfsrahmen befestigt ist. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 21 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 30 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 180 N·m.
Schritt 27

Ziehen Sie die Befestigungsmutter fest, mit der das Traggelenk am Achsschenkel befestigt wird. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 24 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 115 N·m.
Schritt 28

Entfernen Sie die Stütze unter dem Achsschenkel.

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). AUTODOC-Experten empfehlen:
Senken Sie den Getriebe- oder Wagenheber gleichmäßig und ohne Ruck ab, um Schäden an den Baugruppen oder Mechanismen des Fahrzeugs zu vermeiden.
Schritt 29

Ziehen Sie die Befestigungsmuttern fest, mit denen das Traggelenk am Querlenker befestigt wird. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 18 mm. Verwenden Sie eine Stecknuss mit einem Durchmesser von 19 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 85 N·m.
Schritt 30

Befestigen Sie die Verkabelung des ABS-Sensors.
Schritt 31

Reinigen Sie die Kontaktfläche der Radfelge. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 32

Behandeln Sie die Anlagefläche der Bremsscheibe, die mit der Felge in Kontakt kommt. Verwenden Sie Keramikfett.
Schritt 33

Bringen Sie das Rad an.

Austausch: Traggelenk – VAUXHALL VIVARO Platform/Chassis (E7). Tipp:
Halten Sie das Rad beim Einschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 34

Schrauben Sie die Radschrauben ein. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 35

Senken Sie das Fahrzeug ab und ziehen Sie die Radschrauben über Kreuz fest. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 19 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 142 N-m.

Schritt 36

Entfernen Sie den Wagenheber, die Unterstellböcke und die Unterlegkeile.

Wichtig!
Nach dem Austausch des Querlenkers muss die Spur eingestellt werden.
