Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) D5 AWD … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

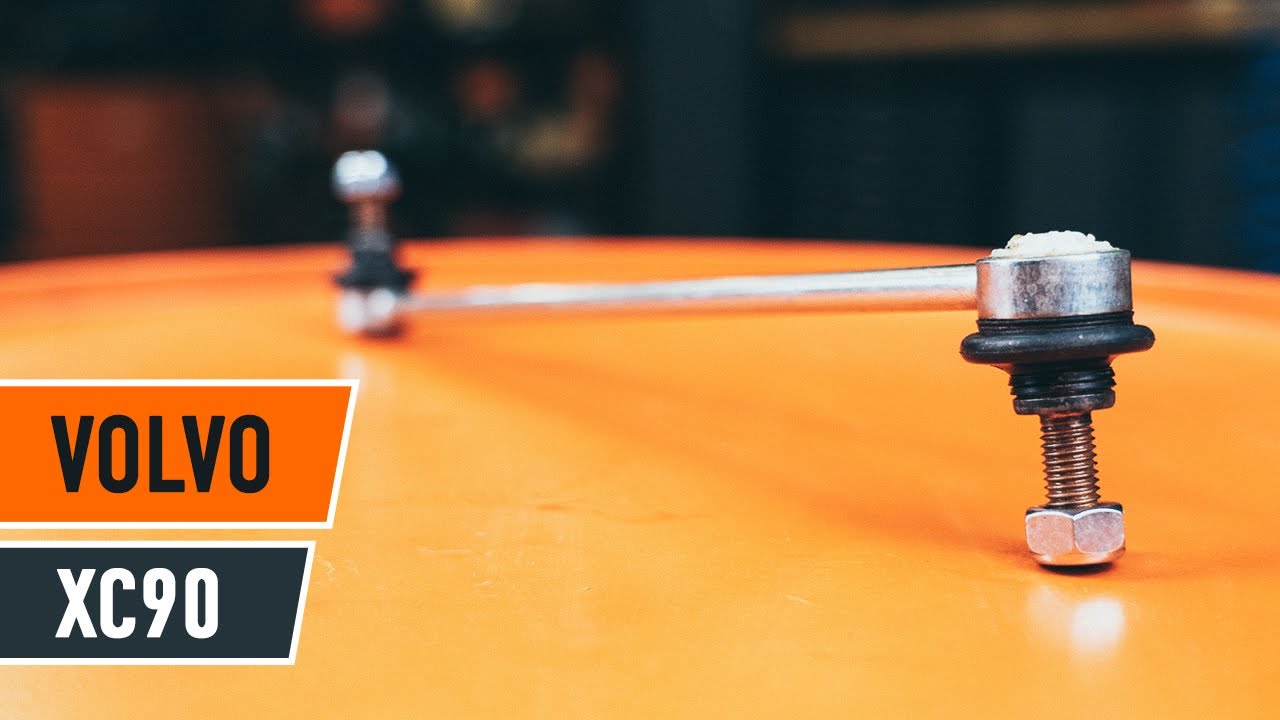

Wie VOLVO XC90 1 Koppelstange / Pendelstütze vorne wechseln TUTORIAL | AUTODOC

Alle Teile, die Sie ersetzen müssen – Koppelstange für den XC90 I (275) und andere VOLVO-Modelle

Stange / Strebe, Stabilisator

Reparatursatz, Stabilisatorlager

Reparatursatz, Stabilisatorkoppelstange

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) D5 AWD Diesel (163 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) V8 AWD Benzin (316 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) D5 AWD Diesel (200 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) 2.5 AWD Benzin (208 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) D5 AWD Diesel (185 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) 3.2 AWD Benzin (243 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) D5 AWD Diesel (211 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) 3.2 AWD Benzin (238 PS)

        Stange / Strebe, Stabilisator für VOLVO XC90 I (275) 2.5 T AWD Benzin (209 PS)

Austausch: Koppelstange – Volvo XC90 1. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 16

                        Ring-Gabelschlüssel Nr. 18

                        Torx-Bit T27

                        Torx-Bit T30

                        Impact-Nuss für Felgen Nr. 19

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Unterlegkeil

Werkzeuge kaufen

AUTODOC empfiehlt:

Ersetzen Sie die Koppelstange am Volvo XC90 1 paarweise.
Der Austauschvorgang ist für beide Koppelstange an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Koppelstange – Volvo XC90 1. Gehen Sie wie folgt vor:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Volvo XC90 1
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie die Befestigungen der Koppelstange.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 7

Schrauben Sie das Befestigungselement heraus, das die Druckstange mit dem Federbein verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 18.Verwenden Sie den Torx T27.Verwenden Sie einen Ratschenschlüssel.
Schritt 8

Schrauben Sie das Befestigungselement heraus, das die Druckstange mit dem Stabilisator verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 16.Verwenden Sie den Torx T30.Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Entfernen Sie die Stabilisatorstange.

Austausch: Koppelstange – Volvo XC90 1. AUTODOC-Experten empfehlen:

Untersuchen Sie die Stabilisatorbuchse. Ersetzen Sie sie bei Bedarf.
Schritt 10

Reinigen Sie die Montagesitze der Koppelstange.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 11

Bringen Sie eine neue Stange an, ziehen Sie die Schrauben fest.
Schritt 12

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Stabilisator verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 16.Verwenden Sie den Torx T30.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 60 Nm Drehmoment fest.
Schritt 13

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Federbein verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 18.Verwenden Sie den Torx T27.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 65 Nm Drehmoment fest.
Schritt 14

Behandeln Sie alle Gelenke der Koppelstange.Benutzen Sie ein Kupferschmiermittel.
Schritt 15

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 16

Die Bremsscheibenoberfläche reinigen.Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:

Austausch: Koppelstange – Volvo XC90 1. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 17

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Volvo XC90 1
Schritt 18

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 19

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 19.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 20

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
