Anleitung: Volvo V70 SW Federn vorne wechseln

Downloads: 21

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5 … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie VOLVO V70 2 (SW) Federn vorne wechseln [AUTODOC TUTORIAL]

Anleitung: Volvo V70 SW Federn vorne wechseln

Alternativprodukte

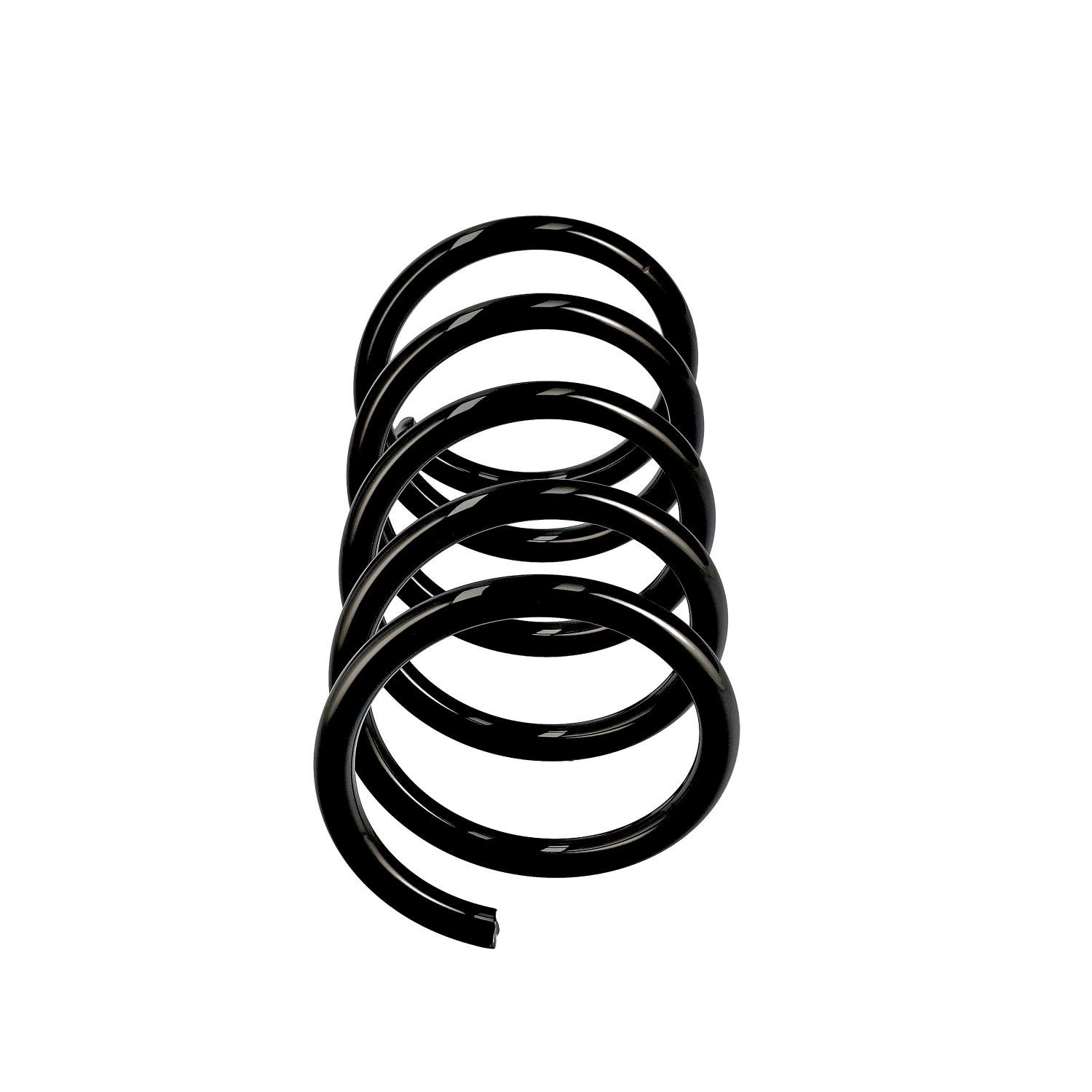

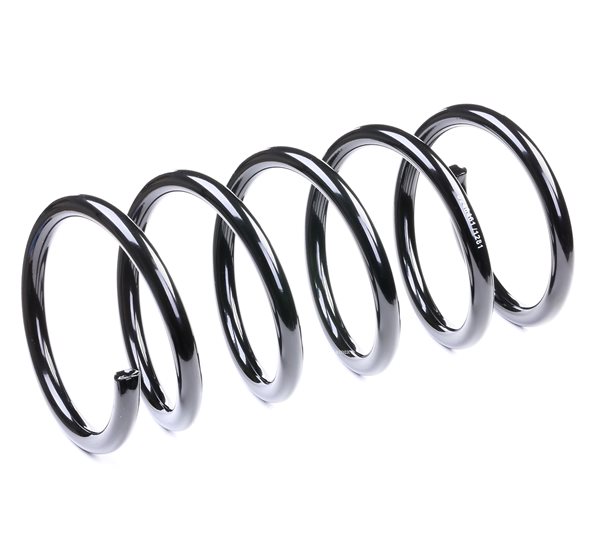

Fahrwerksfeder

Austausch: Federn – Volvo V70 SW. Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Ring-Gabelschlüssel Nr. 18

                      Impact-nuss №13

                      Impact-nuss №18

                      Impact-nuss №21

                      Sechskant-Bit Nr. H6

                      Impact-Nuss für Felgen Nr. 19

                      Ratschenschlüssel

                      Drehmomentschlüssel

                      Wasserpumpenzange

                      Windeisen

                      Brechstange

                      Hydraulischer Federbeinspanner

                      Hydraulischer Getriebeheber

                      Unterlegkeil

                      Kotflügelschoner

Werkzeuge kaufen

Austausch: Federn – Volvo V70 SW. Fachleute empfehlen:

Beide Spiralfedern der vorderen Aufhängung sollten gleichzeitig ausgewechselt werden.
Der Ablauf des Austauschs ist für die rechte und linke Spiralfeder der vorderen Aufhängung identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Volvo V70 SW – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube.
Schritt 2

Verwenden Sie eine Kotflügel-Schutzabdeckung, um Schäden an der Lackierung und den Kunststoffteilen des Autos zu verhindern.
Schritt 3

Reinigen Sie die Befestigungselemente der oberen Federbeinhalterung. Benutzen Sie WD-40-Spray.
Schritt 4

Lösen Sie die obere Befestigung des Domlagers. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Ratschenschlüssel.
Schritt 5

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 6

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 7

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 8

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Volvo V70 SW
Schritt 9

Nehmen Sie das Rad ab.
Schritt 10

Reinigen Sie die Befestigungen der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 11

Schrauben Sie die Mutter ab und entfernen Sie die Stabilisatorstange aus dem Federbein. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Ratschenschlüssel.
Schritt 12

Ziehen Sie den Verschluss des ABS-Sensorkabels von der Stoßdämpferstrebe ab. Benutzen Sie ein Brecheisen.
Schritt 13

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Schrauben Sie das untere Befestigungselement ab, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 18. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Ratschenschlüssel. Verwenden Sie ein Windeisen.
Schritt 15

Stützen Sie die Achsschenkel auf. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 16

Entfernen Sie die Befestigungsschrauben.
Schritt 17

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 18

Lösen Sie die obere Befestigung des Domlagers.

AUTODOC empfiehlt:
Volvo V70 SW – Um Verletzungen zu vermeiden, halten Sie beim Herausschrauben der Befestigungsschrauben das Federbein fest.
Schritt 19

Entfernen Sie das Federbein.
Schritt 20

Stellen Sie das Dämpferbein auf das Federspannwerkzeug.

Austausch: Federn – Volvo V70 SW. Tipp von AUTODOC:
Beachten Sie bei der Verwendung eines Federspanners, das dieser einen sicheren Halt hat und die Federwindungen gegriffen werden, die auf den gegenüberliegenden Seiten der Feder zusammengedrückt werden. Stellen Sie sicher, das die Feder in der richtigen Position in Ihrer Halterung ist.Stellen Sie sicher, dass die Federwindungen die Verriegelungsgriffe halten.
Schritt 21

Komprimieren Sie die Federn.
Schritt 22

Entfernen Sie die Kappe des Federbeinstützlagers. Benutzen Sie ein Brecheisen.
Schritt 23

Behandeln Sie die Federbeinstange. Benutzen Sie WD-40-Spray.

Schritt 24

Entfernen Sie die Stangenmutter des Federkolben. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Ratschenschlüssel.
Schritt 25

Drehen Sie das Befestigungselement des Federbeinstützlagers auf. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie einen Ratschenschlüssel. Verwenden Sie eine Wasserpumpenzange.
Schritt 26

Entfernen Sie das obere Domlager.
Schritt 27

Geben Sie die Spiralfeder frei.
Schritt 28

Entfernen Sie die Feder.
Schritt 29

Die Staubkappe des Stoßdämpfers und den Anschlagpuffer entfernen.

AUTODOC empfiehlt:
Austausch: Federn – Volvo V70 SW. Überprüfen Sie sorgfältig die Halterung, den Faltenbalg und den Anschlagpuffer des Stoßdämpfers. Bei Bedarf tauschen Sie sie aus.
Schritt 30

Installieren Sie die Manschette und eine Stoßstopp auf den Stoßdämpfer.
Schritt 31

Installieren Sie die Feder am Stoßdämpfer.
Schritt 32

Komprimieren Sie die Federn.
Schritt 33

Bauen Sie das obere Domlager und das Wälzlager ein.
Schritt 34

Schrauben Sie das Befestigungselement des Federbeinstützlagers ein. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie einen Ratschenschlüssel. Verwenden Sie eine Wasserpumpenzange.
Schritt 35

Ziehen Sie die Federbeinkolbenstangenmutter an. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 65 Nm Drehmoment fest.

AUTODOC empfiehlt:
Stellen Sie sicher, dass die Feder richtig positioniert ist. Vermeiden Sie eine falsche Ausrichtung.
Schritt 36

Dekomprimieren Sie die Feder.
Schritt 37

Entfernen Sie das zusammengebaute Federbein.
Schritt 38

Installieren Sie das Federbein am Radlauf.
Schritt 39

Schrauben Sie die obere Befestigung des Domlagers an. Schrauben Sie diese nicht fest.

AUTODOC empfiehlt:
Volvo V70 SW – Um Verletzungen zu vermeiden, halten Sie beim Einschrauben der Befestigungsschrauben das Federbein fest.
Schritt 40

Behandeln Sie den Federbeinbefestigungssitz am Achsschenkel. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 41

Befestigen Sie das Dämpferbein auf dem Achsschenkel.
Schritt 42

Bringen Sie die Befestigungsschrauben an. Benutzen Sie ein Brecheisen.
Schritt 43

Entfernen Sie den Träger unter dem Achsschenkel.

AUTODOC empfiehlt:
Volvo V70 SW – Senken Sie den Getriebeheber nicht schlagartig ab, um eine Beschädigung der Komponenten und Vorrichtungen des Autos zu vermeiden.
Schritt 44

Schrauben Sie das Befestigungselement ein, das das Federbein mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 18. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Ratschenschlüssel. Verwenden Sie ein Windeisen.
Schritt 45

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 18. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 105 Nm Drehmoment fest.+60°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 46

Montieren Sie den Querlenker.
Schritt 47

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Federbein verbindet. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 50 Nm Drehmoment fest.
Schritt 48

Schließen Sie das Befestigungslement des ABS-Sensorkabels an die Stoßdämpferstrebe an.
Schritt 49

Behandeln Sie die Federbein-Befestigungen. Benutzen Sie ein Kupferschmiermittel.
Schritt 50

Ziehen Sie die obere Befestigung des Domlagers fest. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 25 Nm Drehmoment fest.
Schritt 51

Behandeln Sie die Federbein-Befestigungen. Behandeln Sie die Federbeinstange. Benutzen Sie ein Kupferschmiermittel.
Schritt 52

Bringen Sie die Kappe des Federbeinstützlagers an.

Schritt 53

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 54

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Federn – Volvo V70 SW. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 55

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad, während Sie die Befestigungsschrauben einschrauben. Volvo V70 SW
Schritt 56

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 57

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 140 Nm Drehmoment fest.
Schritt 58

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
Schritt 59

Entfernen Sie die Kotflügel-Abdeckung.
Schritt 60

Schließen Sie die Haube.
