Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A) … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

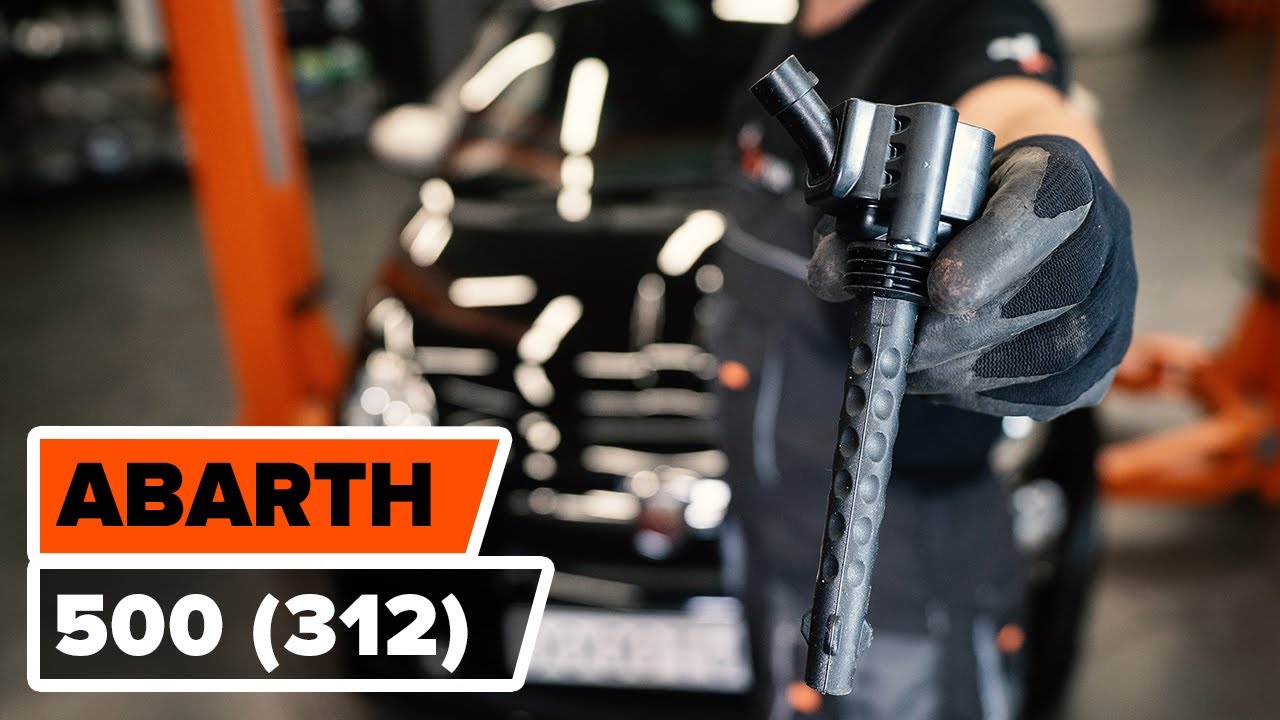

Wie ABARTH 500 (312) Zündspule wechseln [AUTODOC TUTORIAL]

Alle Teile, die Sie ersetzen müssen – Zündspule für den 500 / 595 / 695 Schrägheck (312_) und andere ABARTH-Modelle

Zündspule

Zündspuleneinheit

      ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXT1A)

      ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXD1A)

      ABARTH 500 / 595 / 695 Schrägheck (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A)

Austausch: Zündspule – Abarth 595. Liste der Werkzeuge, die Sie benötigen:

                        Hochtemperatur-Zündkerzenfett

                        Steckschlüssel-Einsatz Nr. 10

                        Steckschlüssel-Einsatz Nr. 13

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Kombizangen

                        Flacher Schraubendreher

                        Mikrofaser Handtuch

                        Kotflügelschoner

Werkzeuge kaufen

Austausch: Zündspule – Abarth 595. AUTODOC-Experten empfehlen:

Der Ablauf des Austauschs unterscheidet sich nicht zwischen den einzelnen Zündspulen der Zylinder.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Zündspule – Abarth 595. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Öffnen Sie die Haube.
Schritt 2

Verwenden Sie eine Kotflügel-Schutzabdeckung, um Schäden an der Lackierung und den Kunststoffteilen des Autos zu verhindern.
Schritt 3

Lösen Sie die Luftansaugschlauchklemme.Verwenden Sie einen flachen Schraubendreher.
Schritt 4

Lösen Sie die Kurbelgehäuse-Entlüftungsschlauchklemme.Verwenden Sie einen flachen Schraubendreher.

Schritt 5

Schrauben Sie das Verbindungsteil der Motorhaube ab.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 6

Trennen Sie das Luftansaugrohr vom Luftfilter-Gehäuse.
Schritt 7

Entfernen Sie die Motorhaube, die mit dem Luftfiltergehäuse bestückt ist.
Schritt 8

Trennen Sie den Schlauch der Kurbelgehäuseentlüftung vom Lüftungsrohr.
Schritt 9

Bedecken Sie den Luftansaugschlauch mit einem Mikrofasertuch, um zu vermeiden, dass Staub und Schmutz in das System gelangen.
Schritt 10

Schrauben Sie die Verbindungselemente des Kurbelgehäuse-Entlüftungsschlauchs ab.Verwenden Sie Stecknuss Nr. 13.Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Lösen Sie die Kunstoff-Verbindungselemente von den Zündspulensteckverbindern.Verwenden Sie Schraubenzieher (2 Teile).
Schritt 12

Lösen Sie die Kurbelgehäuse-Entlüftungsschlauchklemme vom Verteilerventil.Verwenden Sie einen flachen Schraubendreher.Entfernen Sie den Kurbelgehäuse-Entlüftungsschlauch.
Schritt 13

Lösen Sie den Steckverbinder vom Nockenwellen-Positionssensor.
Schritt 14

Schrauben Sie das Verbindungselement des Karosserie-Terminals (Erdung) der Zündspulen ab.Verwenden Sie Stecknuss Nr. 10.
Schritt 15

Lösen Sie die Steckverbindung von den Zündspulen.
Schritt 16

Heben Sie ein wenig die Verkabelung der Zündspulen an und legen Sie sie zur Seite.
Schritt 17

Schrauben Sie die Zündspulenklammer ab.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Entnehmen Sie die Zündspule aus der Vertiefung für die Zündkerze.

Austausch: Zündspule – Abarth 595. AUTODOC empfiehlt:

Denken Sie an die Abfolge der Schritte zum Ausbau der Zündspule.
Schritt 19

Behandeln Sie die Zündspulenspitze.Benutzen Sie ein Hochtemperaturzündkerzenfett.Verwenden Sie einen flachen Schraubendreher.
Schritt 20

Bauen Sie die neue Zündspule in die Vertiefung der Zündkerze ein.Stellen Sie sicher, dass Sie dabei das Klicken hören, welches entsteht, wenn sich diese in der korrekten Position befindet.
Schritt 21

Ziehen Sie die Zündspulen Befestigung an.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 8 Nm Drehmoment fest.
Schritt 22

Sichern Sie die Verkabelung der Zündspulen in ihren Befestigungssitzen.
Schritt 23

Schließen Sie die Stecker der Zündspulen an.
Schritt 24

Schließen Sie die Stecker an den Nockenwellen-Positionssensor an.
Schritt 25

Ziehen Sie das Karrosserie-Terminal (Erdung) der Zundspülen an.Verwenden Sie Stecknuss Nr. 10.
Schritt 26

Schrauben Sie die Verbindungselemente des Kurbelgehäuse-Entlüftungsschlauchs ein.Verwenden Sie Stecknuss Nr. 13.
Schritt 27

Verbinden Sie den Kurbelgehäuse-Entlüftungsschlauch mit dem PCV-Ventil.Bringen Sie die Klemme des Kurbelgehäuse-Entlüftungsschlauchs an.Verwenden Sie Kombinationszangen.
Schritt 28

Entfernen Sie das Mikrofasertuch vom Luftansaugschlauch.
Schritt 29

Installieren Sie die Motorabdeckung und sichern Sie diese.

Austausch: Zündspule – Abarth 595. Fachleute empfehlen:

Stellen Sie sicher, dass die Motorhaube ordnungsgemäß sitzt. Sie sollte gegenüber der Führungsbefestigungselemente nicht verschoben werden.Verwenden Sie keine übermäßige Kraft bei der Montage des Teils, da Sie sonst die Verbindungselemente beschädigen könnten.
Schritt 30

Verbinden Sie den Schlauch der Kurbelgehäuseentlüftung mit dem Lüftungsrohr.
Schritt 31

Schrauben Sie die Verbindunsgelemente der Motorhaube ein.Verwenden Sie Stecknuss Nr. 10.
Schritt 32

Verbinden Sie das Luftansaugrohr mit dem Luftfilter-Gehäuse.
Schritt 33

Ziehen Sie die Klemme am Luftansaugschlauch fest.Verwenden Sie Kombinationszangen.
Schritt 34

Ziehen Sie die Klemme am Kurbelgehäuse-Entlüftungsschlauch an.Verwenden Sie Kombinationszangen.
Schritt 35

Entfernen Sie die Kotflügel-Abdeckung.
Schritt 36

Lassen Sie den Motor ein paar Minuten laufen.Dies ist notwendig, um sicherzustellen, dass die Komponente ordnungsgemäß funktioniert.
Schritt 37

Den Motor abstellen.

Schritt 38

Schließen Sie die Haube.
