Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VOLVO V50 (545) D4, VOLVO V50 (545) D3, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4, VOLVO V50 (545) T5, VOLVO V50 (545) 2.0 D, VOLVO V50 (545) 1.8, VOLVO V50 (545) 1.6, VOLVO V50 (545) 1.6 D, VOLVO V50 (545) 2.0, VOLVO V50 (545) D5, VOLVO V50 (545) T5, VOLVO V50 (545) 1.8 FlexFuel, VOLVO V50 (545) 2.4 Tdi, VOLVO V50 (545) D2, VOLVO V50 (545) 2.0 FlexFuel, VOLVO V50 (545) 2.0 CDI, VOLVO V50 (545) 2.0 D4, VOLVO V50 (545) 1.8 BiFuel … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

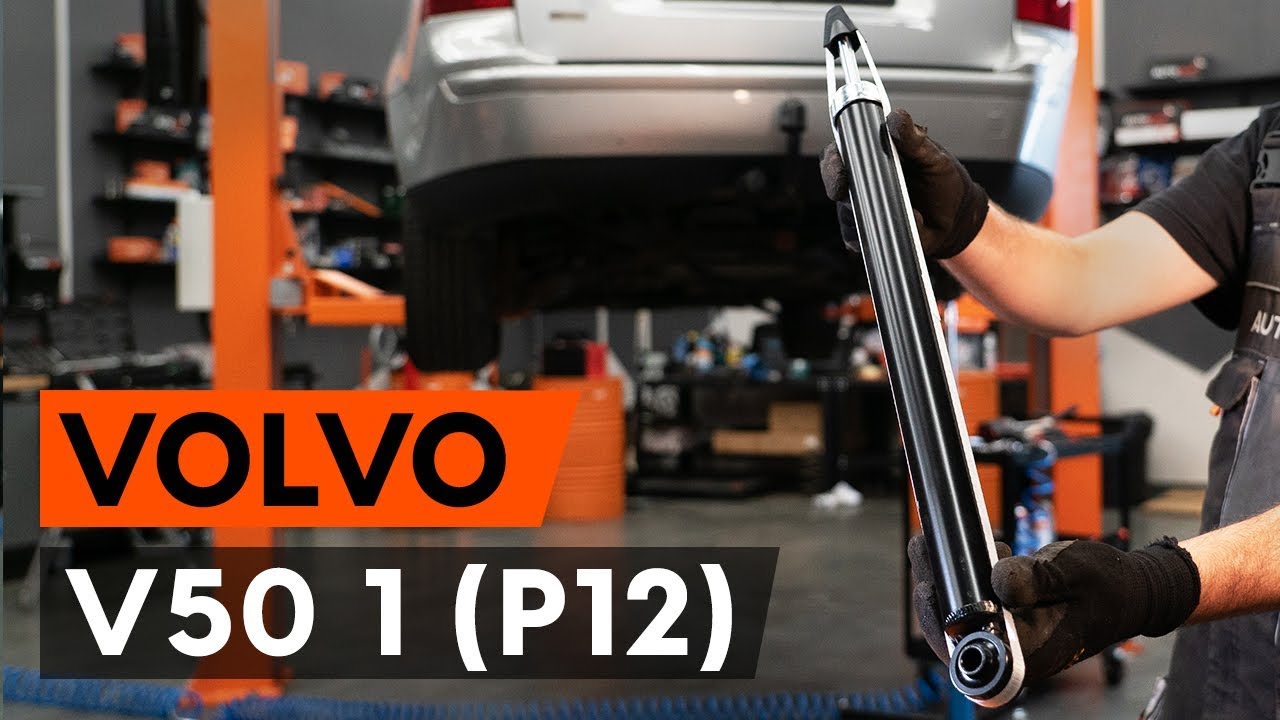

Wie VOLVO V50 1 (P12) Stoßdämpfer hinten wechseln [AUTODOC TUTORIAL]

Anleitung: Volvo V50 MW Stoßdämpfer hinten wechseln

Alle Teile, die Sie ersetzen müssen – Stoßdämpfer für den V50 (MW, 545) und andere VOLVO-Modelle

Alternativprodukte

Stoßdämpfer

Austausch: Stoßdämpfer – Volvo V50 MW. Liste der Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Ring-Gabelschlüssel Nr. 13

                      Impact-nuss №10

                      Impact-nuss №15

                      Impact-Nuss für Felgen Nr. 19

                      Ratschenschlüssel

                      Drehmomentschlüssel

                      Windeisen

                      Stoßdämpfer Steckschlüsseleinsatz №DD4

                      Schraubzwinge

                      Hydraulischer Getriebeheber

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Stoßdämpfer – Volvo V50 MW. Tipp von AUTODOC-Experten:

Beide Stoßdämpfer der hinteren Aufhängung sollten gleichzeitig ausgewechselt werden.
Der Ablauf des Austauschs ist für den linken und den rechten Stoßdämpfer der hinteren Aufhängung identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Stoßdämpfer – Volvo V50 MW. Gehen Sie wie folgt vor:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Volvo V50 MW
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie die Stoßdämpferbefestigungen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 8

Schrauben Sie den unteren Befestiger des Stoßdämpfers ab. Verwenden Sie Stecknuss Nr. 15. Verwenden Sie ein Windeisen.
Schritt 9

Entfernen Sie die Befestigungsschraube.
Schritt 10

Reinigen Sie die Stoßdämpferbefestigungen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 11

Schrauben Sie das obere Befestigungselement des Stoßdämpfers ab. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Ratschenschlüssel.

Austausch: Stoßdämpfer – Volvo V50 MW. AUTODOC empfiehlt:
Halten Sie, um Verletzungen zu vermeiden, den Stoßdämpfer fest während Sie die Befestigungsschrauben lösen.
Schritt 12

Den Stoßdämpfer entfernen.
Schritt 13

Greifen Sie den Stoßdämpfer mit einem Schraubstock.
Schritt 14

Reinigen Sie die Befestigungen vom Stoßdämpferschaft. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 15

Entfernen Sie die Befestigung der Stoßdämpferkolbenstange. Verwenden Sie Ring-Gabelschlüssel Nr. 13. Verwenden Sie einen Stoßdämpfer Steckschlüsseleinsatz DD№4. Verwenden Sie einen Ratschenschlüssel.
Schritt 16

Entfernen Sie die Stoßdämpferhalterung, die Manschette und den Stoßstopp.

Austausch: Stoßdämpfer – Volvo V50 MW. Tipp:
Untersuchen Sie die Staubkappe des Stoßdämpfers und den Anschlagpuffer. Ersetzen Sie sie, wenn nötig.Bevor Sie einen neuen Stoßdämpfer anbringen, solltenn Sie ihn 3 - 5 mal manuell pumpen.
Schritt 17

Montieren Sie die Befestigung, die Manschette und den Stoßstopp am neuen Stoßdämpfer.
Schritt 18

Schrauben Sie die untere Befestigung der Federbeinkolbenstange an. Verwenden Sie Ring-Gabelschlüssel Nr. 13. Verwenden Sie einen Stoßdämpfer Steckschlüsseleinsatz DD№4. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 25 Nm Drehmoment fest.
Schritt 19

Geben Sie den Schraubstock frei und nehmen Sie den Stoßdämpfer heraus.
Schritt 20

Reinigen Sie die Stoßdämpferaufnahmen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 21

Platzieren Sie den Stoßdämpfer auf dem Radlauf und sichern Sie ihn.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie beim Einschrauben der Befestigungsschrauben den Stoßdämpfer fest. Volvo V50 MW
Schritt 22

Schrauben Sie das obere Befestigungselement des Stoßdämpfers ein. Verwenden Sie Stecknuss Nr. 10.
Schritt 23

Ziehen Sie die obere Stoßdämpferbefestigung an. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 24 Nm Drehmoment fest.
Schritt 24

Bringen Sie die Befestigungsschraube an.
Schritt 25

Schrauben Sie das untere Befestigungselement des Stoßdämpfers ein. Verwenden Sie Stecknuss Nr. 15.
Schritt 26

Heben Sie den hydraulischen Getriebeheber um 10–15 cm an.
Schritt 27

Ziehen Sie den unteren Befestiger des Stoßdämpfers an. Verwenden Sie Stecknuss Nr. 15. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 115 Nm Drehmoment fest.
Schritt 28

Entfernen Sie den Träger unter dem Arm.

Austausch: Stoßdämpfer – Volvo V50 MW. Tipp von AUTODOC-Experten:
Senken Sie hydraulischen Getriebeheber langsam ohne ruckartige Bewegungen ab, um Beschädigungen an den Baugruppen und Mechanismen zu vermeiden.
Schritt 29

Behandeln Sie die Befestigungen des Stoßdämpfers. Benutzen Sie ein Kupferschmiermittel.
Schritt 30

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 31

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

Austausch: Stoßdämpfer – Volvo V50 MW. Tipp von AUTODOC:
Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 32

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Volvo V50 MW
Schritt 33

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 34

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 110 Nm Drehmoment fest.
Schritt 35

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
