Empfohlenes Austauschintervall für die Teilekategorie Bremssattel : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VW TOURAN (1T1, 1T2) 2.0 TDI, VW Golf V Schrägheck (1K1) 2.0 TDI, VW GOLF PLUS (5M1, 521) 2.0 TDI, VW Jetta Mk5 (1K) 2.0 TDI, VW Eos (1F7, 1F8) 2.0 TDI, VW Golf V Variant (1K5) 2.0 TDI

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie VW TOURAN 1 (1T1, 1T2) Bremssattel hinten / Bremszange hinten wechseln [AUTODOC TUTORIAL]

Austausch: Bremssattel – VW Touran 1T1 1T2. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 11

                        Ring-Gabelschlüssel Nr. 13

                        Ring-Gabelschlüssel Nr. 15

                        Steckschlüssel-Einsatz Nr. 11

                        Steckschlüssel-Einsatz Nr. 13

                        Sechskant-bit nr. H7.

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Flüssigkeitsbehälter

                        Bremsentlüfter-Kit

                        Bremsschlauch-Halteklammer

                        Brechstange

                        Gummihammer

                        Wasserpumpenzange

                        Unterlegkeil

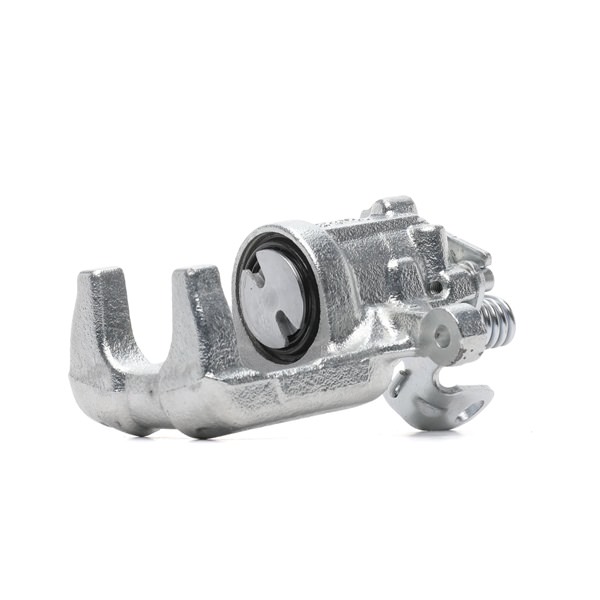

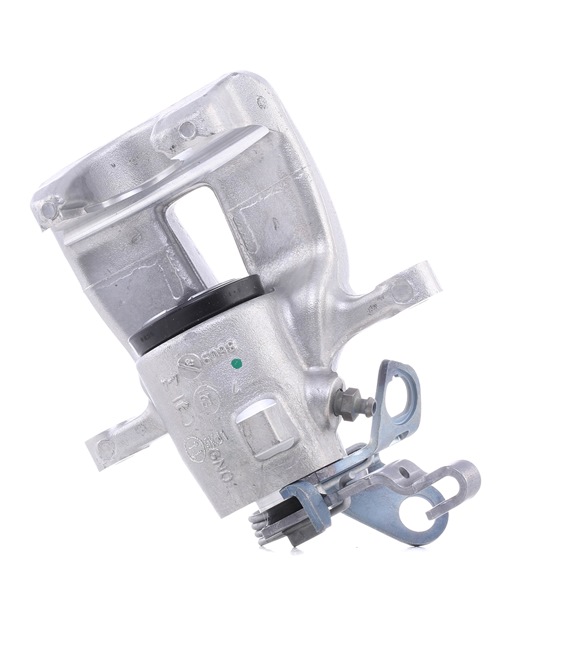

Alle Teile, die Sie ersetzen müssen – Bremssattel für den TOURAN (1T1, 1T2) und andere VW-Modelle


    VW Eos (1F7, 1F8) 2.0 TDI

    VW Golf V Schrägheck (1K1) 2.0 TDI

    VW GOLF PLUS (5M1, 521) 2.0 TDI

    VW TOURAN (1T1, 1T2) 2.0 TDI

    VW Jetta Mk5 (1K) 2.0 TDI

    VW Golf V Variant (1K5) 2.0 TDI

Austausch: Bremssattel – VW Touran 1T1 1T2. Fachleute empfehlen:

Der Ablauf des Austauschs ist sowohl für den linken als auch den rechten Bremssattel an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Bremssattel – VW Touran 1T1 1T2. Gehen Sie wie folgt vor:

Schritt 1

Öffnen Sie die Motorhaube.Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 3

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 5

Schrauben Sie die Radbolzen heraus.

Austausch: Bremssattel – VW Touran 1T1 1T2. AUTODOC empfiehlt:

Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Reinigen Sie den Bereich, in welchem der Bremsschlauch an den Bremssattel angeschlossen ist, sowie den Bereich der Führungsbolzen.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 8

Lockern Sie das Befestigungselement, das die Bremsleitung mit dem Bremsschlauch verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 9

Lockern Sie das Befestigungselement, das die Bremsleitung mit dem Bremssattel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 10

Klemmen Sie den Bremsschlauch ab, indem Sie eine geeignete Klemme einsetzen.
Schritt 11

Stellen Sie einen Behälter darunter, um die Bremsflüssigkeit zu sammeln.
Schritt 12

Drehen Sie das Befestigungselement auf, das die Bremsleitung mit dem Bremsschlauch verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 11.

Schritt 13

Behandeln Sie die Halteklammer des Bremsschlauchs.Benutzen Sie ein Brecheisen.
Schritt 14

Entfernen Sie den Halteklammer des Parkbremskabels.Benutzen Sie ein Brecheisen.
Schritt 15

Betätigen Sie den Hebel für die Handbremse am Bremssattel.

Schritt 16

Trennen Sie das Bremsseil aus dem Sattel.Verwenden Sie eine Wasserpumpenzange.

Schritt 17

Schrauben Sie die Befestigung des Bremssattels ab.Verwenden Sie Ring-Gabelschlüssel Nr. 13.
Schritt 18

Entfernen Sie den Bremssattel.

Austausch: Bremssattel – VW Touran 1T1 1T2. AUTODOC-Experten empfehlen:

Wenn Sie Bremssattel austauschen, dann wird empfohlen, dass Sie den Bremsschlauch auf Beschädigungen untersuchen und diesen bei Bedarf durch einen neuen zu ersetzen.Wenn ein Bremssattel ersetzt wird, wird empfohlen, die Bremsbeläge zu ersetzen, prüfen Sie den Zustand der Bremsscheiben und ersetzen sie durch neue, wenn nötig.Falls im Kit mit dem neuen Bremssattel keine Führungsbolzen enthalten sind, benutzen Sie die alten Pins.
Schritt 19

Drehen Sie das Befestigungselement auf, das die Bremsleitung mit dem Bremssattel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 20

Installieren Sie den Bremssattel und fixieren Sie diesen.
Schritt 21

Ziehen Sie die Bremssattelbefestigungen fest.Verwenden Sie Ring-Gabelschlüssel Nr. 15.Verwenden Sie Stecknuss Nr. 13.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 35 Nm Drehmoment fest.
Schritt 22

Das Kabel der Feststellbremse in die Bremssattelhalterung einbauen.Verwenden Sie eine Wasserpumpenzange.

Schritt 23

Sichern Sie das Feststellbremskabel mit der Halteklammer.
Schritt 24

Drehen Sie die Bremsleitungsschraube auf.Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Ratschenschlüssel.
Schritt 25

Behandeln Sie die Bremsleitung.Benutzen Sie einen Bremsenreiniger.

Austausch: Bremssattel – VW Touran 1T1 1T2. Tipp:

Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 26

Drehen Sie das Befestigungselement ein, das die Bremsleitung mit dem Bremssattel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 27

Behandeln Sie den Bremsschlauch.Behandeln Sie die Bremsleitung.Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:

Austausch: Bremssattel – VW Touran 1T1 1T2. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.

Schritt 28

Drehen Sie das Befestigungselement ein, das die Bremsleitung mit dem Bremsschlauch verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 29

Bringen Sie die Halteklammer des Bremsschlauchs an. Verwenden Sie einen Gummi-Hammer.
Schritt 30

Entfernen Sie die Bremsschlauchklemmen.
Schritt 31

Lösen Sie die Bremsentlüftungsschraube.Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 32

Verbinden Sie den Schlauch des Bremsentlüftungs-Kits mit der Bremsentlüftungsschraube.

Schritt 33

Entlüften Sie das Bremssattelsystem.Ohne das Starten des Motors drücken Sie das Bremspedal mehrmals, bis Sie signifikanten Widerstand spüren.
Schritt 34

Ziehen Sie die Bremsentlüftungsschraube an.Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 35

Trennen Sie den Schlauch des Bremsentlüftungs-Kits.

Schritt 36

Ziehen Sie die Entlüftungsschraube des Bremssattels an.Verwenden Sie Stecknuss Nr. 11.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 25 Nm Drehmoment fest.

Schritt 37

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 38

Die Bremsscheibenoberfläche reinigen.Benutzen Sie einen Bremsenreiniger.

Austausch: Bremssattel – VW Touran 1T1 1T2. Tipp von AUTODOC:

Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 39

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Wichtiger Hinweis! Halten Sie das Rad, während Sie die Befestigungsschrauben einschrauben. VW Touran 1T1 1T2
Schritt 40

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 41

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 42

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

AUTODOC empfiehlt:

Wichtiger Hinweis! Austausch: Bremssattel – VW Touran 1T1 1T2. Prüfen Sie den Bremsflüssigkeitsstand im Behälter und füllen Sie gegebenenfalls nach.
Schritt 43

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.
Schritt 44

Schließen Sie die Haube.
