Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VW up! Schrägheck (121, 122, BL1, BL2) 1.0, VW up! Schrägheck (121, 122, BL1, BL2) e-Up, VW up! Schrägheck (121, 122, BL1, BL2) 1.0 GTI, VW up! Schrägheck (121, 122, BL1, BL2) 1.0 TSI, VW up! Schrägheck (121, 122, BL1, BL2) e-Up, VW up! Schrägheck (121, 122, BL1, BL2) 1.0 EcoFuel, VW up! Schrägheck (121, 122, BL1, BL2) 1.0, VW up! Schrägheck (121, 122, BL1, BL2) 1.0 … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Alternativprodukte

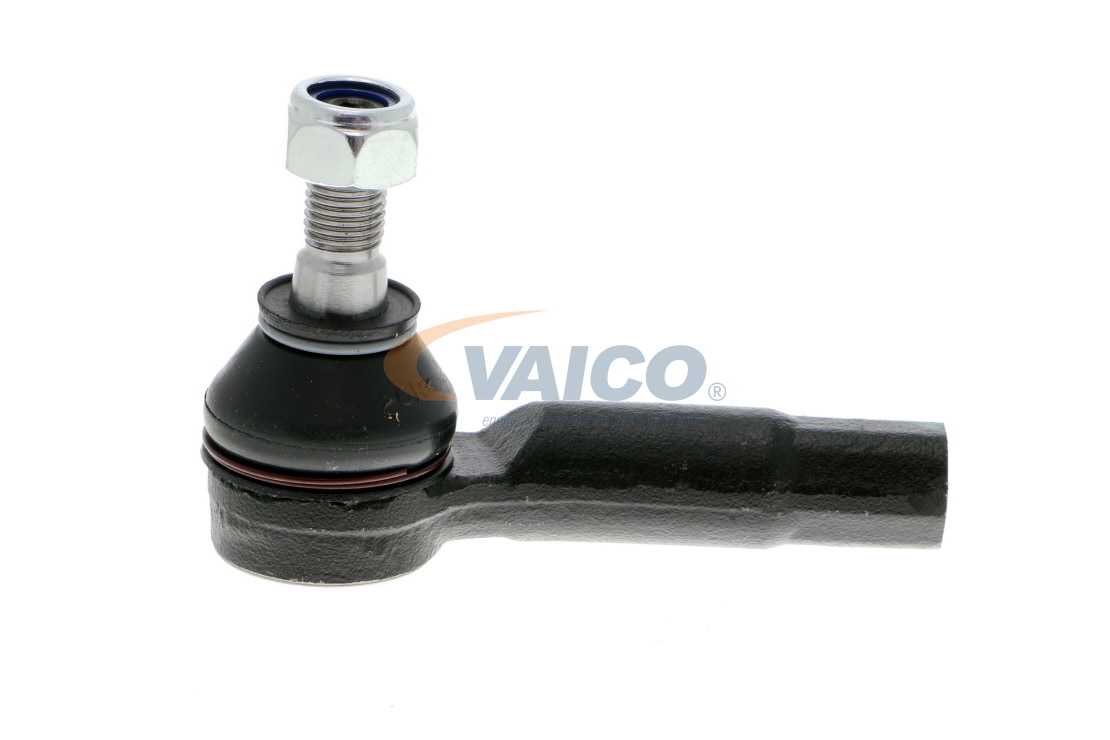

Spurstangenkopf

Austausch: Spurstangenkopf – VW UP. Liste der Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Drehmomentschlüssel

                      Ring-Gabelschlüssel Nr. 22

                      Steckschlüssel-Einsatz Nr. 19

                      Impact-Nuss für Felgen Nr. 17

                      Ratschenschlüssel

                      Windeisen

                      Messschieber

                      Kugelgelenkabzieher

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Spurstangenkopf – VW UP. AUTODOC empfiehlt:

Ersetzen Sie die Spurstangenköpfe paarweise.
Das Austausch-Verfahren ist beim rechten und linken Spurstangenkopf identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Spurstangenkopf – VW UP. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.

Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. VW UP
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Beim Deinstallieren sollten Sie die genaue Position des Kugelgelenks an der Spurstange markieren oder messen - oder zählen Sie die Anzahl der Windungen, um danach eine Fehlausrichtung zu vermeiden. Verwenden Sie einen Messschieber.
Schritt 8

Lösen Sie die Kontermutter des Spurstangenkopf und der Zugstange. Verwenden Sie Ring-Gabelschlüssel Nr. 22.
Schritt 9

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie ein Windeisen.
Schritt 10

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 11

Schrauben Sie das Ende aus der Zugstange.
Schritt 12

Reinigen Sie die Montagesitze des Spurstangenkopfes. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 13

Schrauben Sie einen neuen Spurstangenkopf an.

Austausch: Spurstangenkopf – VW UP. Tipp von AUTODOC-Experten:
Beim Installieren vom Ende der Lenkstange sollten Sie daran denken, die gleiche Anzahl von Umdrehungen zu machen, wie auf Ihren Messungen angezeigt.
Schritt 14

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 15

Beim Deinstallieren sollten Sie die genaue Position des Kugelgelenks an der Spurstange markieren oder messen - oder zählen Sie die Anzahl der Windungen, um danach eine Fehlausrichtung zu vermeiden. Verwenden Sie einen Messschieber.
Schritt 16

Schrauben Sie die Befestigungsmutter auf, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 17

Ziehen Sie die Spurstangenkopf Sicherungsmutter an. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Ring-Gabelschlüssel Nr. 22. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 50 Nm Drehmoment fest.
Schritt 18

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 20 Nm Drehmoment fest.+90°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 19

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.
Schritt 20

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 21

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Spurstangenkopf – VW UP. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 22

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 23

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 24

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 120 Nm Drehmoment fest.

Austausch: Spurstangenkopf – VW UP. Fachleute empfehlen:
Achsvermessung überprüfen und ggf. einstellen.
Schritt 25

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
