Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
HONDA CR-V II (RD_) 2.2 CTDi (RD9) … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie HONDA CR-V 2 Stoßdämpfer vorne wechseln TUTORIAL | AUTODOC

Alle Teile, die Sie ersetzen müssen – Stoßdämpfer für den CR-V II (RD_) und andere HONDA-Modelle

Stoßdämpfer

Stoßdämpfer für HONDA CR-V II (RD_) 2.2 CTDi (RD9) Diesel (140 PS)

Austausch: Federbein – Honda CR-V II. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Steckschlüssel-Einsatz Nr. 10

                        Steckschlüssel-Einsatz Nr. 12

                        Steckschlüssel-Einsatz Nr. 14

                        Steckschlüssel-Einsatz Nr. 17

                        Steckschlüssel-Einsatz Nr. 22

                        Ring-Gabelschlüssel Nr. 17

                        Ring-Gabelschlüssel Nr. 19

                        Sechskant-bit nr. H7.

                        Impact-Nuss für Felgen Nr. 19

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Hydraulischer Federbeinspanner

                        Kugelgelenkabzieher

                        Drahtschneider

                        Kotflügelschoner

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Federbein – Honda CR-V II. Tipp von AUTODOC:

Beide Federbeine der vorderen Aufhängung sollten zur gleichen Zeit erneuert werden.
Der Austauschvorgang ist für die linken und rechten Federbeine der Vorderradaufhängung identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Honda CR-V II – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Honda CR-V II
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Entfernen Sie den Splint.Verwenden Sie eine Kneifzange.
Schritt 7

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 8

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel.Verwenden Sie Stecknuss Nr. 17.Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Ziehen Sie den Spurstangenkopf vom Achsschenkel.Verwenden Sie einen Kugelgelenkabzieher.
Schritt 10

Schrauben Sie den ABS-Kabelhalter ab.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Entfernen Sie die Halterung des ABS-Kabelbaums.
Schritt 12

Schrauben Sie den Bremsschlauch-Befestigungswinkel aus dem Federbein heraus.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 13

Entfernen Sie die Halterung der Stoßdämpferstrebe.
Schritt 14

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 15

Schrauben Sie das untere Befestigungselement ab, dass das Federbein mit dem Achsschenkel verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 19.Verwenden Sie Stecknuss Nr. 22.Verwenden Sie einen Ratschenschlüssel.
Schritt 16

Entfernen Sie die Befestigungsschrauben (2 Stück).
Schritt 17

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 18

Senken Sie das Auto ab.
Schritt 19

Öffnen Sie die Motorhaube.
Schritt 20

Verwenden Sie eine Kotflügel-Schutzabdeckung, um Schäden an der Lackierung und den Kunststoffteilen des Autos zu verhindern.
Schritt 21

Reinigen Sie die Befestigungselemente der oberen Federbeinhalterung.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 22

Lösen Sie die obere Befestigung der Federbeinbefestigung.Verwenden Sie Stecknuss Nr. 14.Verwenden Sie einen Ratschenschlüssel.

AUTODOC empfiehlt:

Wichtiger Hinweis! Halten Sie beim Herausschrauben der Befestigungsschrauben das Federbein fest. Honda CR-V II
Schritt 23

Entfernen Sie das Federbein.
Schritt 24

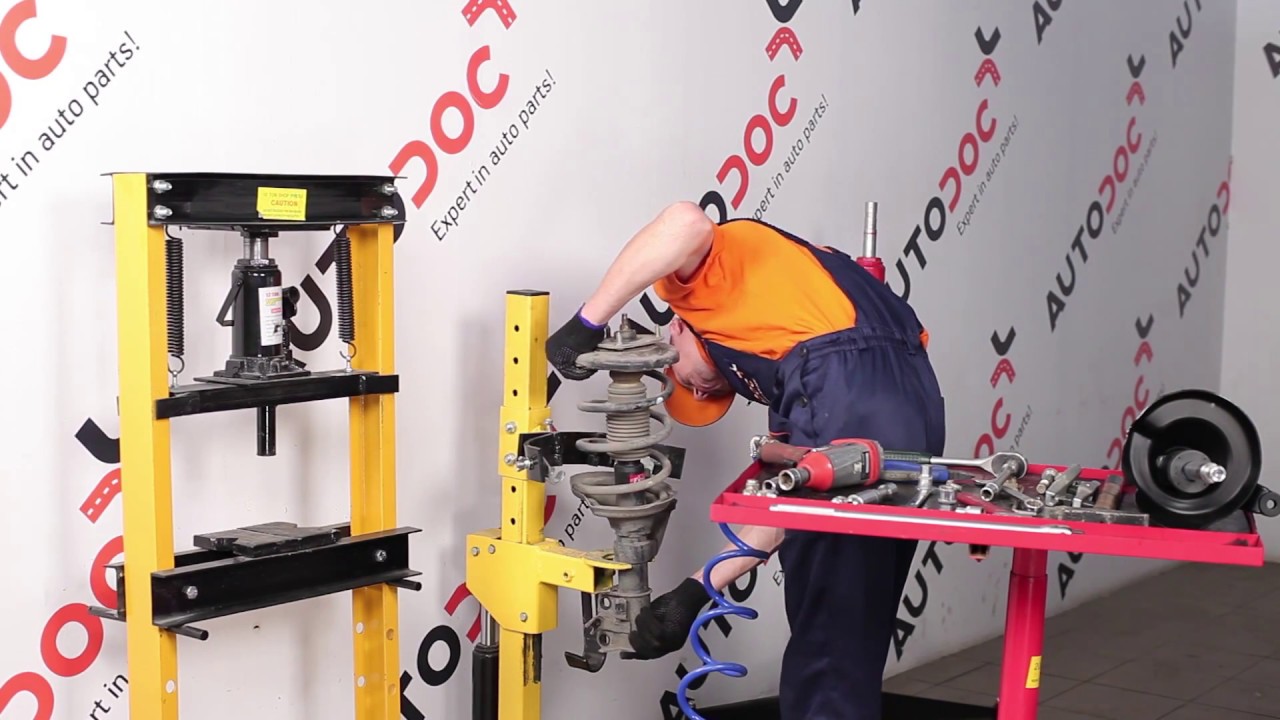

Stellen Sie das Dämpferbein auf das Federspannwerkzeug.

AUTODOC empfiehlt:

Beachten Sie bei der Verwendung eines Federspanners, das dieser einen sicheren Halt hat und die Federwindungen gegriffen werden, die auf den gegenüberliegenden Seiten der Feder zusammengedrückt werden.Stellen Sie sicher, das die Feder in der richtigen Position in Ihrer Halterung ist.Stellen Sie sicher, dass die Federwindungen die Verriegelungsgriffe halten.
Schritt 25

Komprimieren Sie die Federn.
Schritt 26

Behandeln Sie die Federbeinstange.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 27

Entfernen Sie die Stangenmutter des Federkolben.Verwenden Sie Stecknuss Nr. 17.Verwenden Sie einen Ratschenschlüssel.
Schritt 28

Entfernen Sie das obere Federbein.
Schritt 29

Geben Sie die Spiralfeder frei.
Schritt 30

Entfernen Sie die Feder.
Schritt 31

Die Staubkappe des Stoßdämpfers und den Anschlagpuffer entfernen.
Schritt 32

Entnehmen Sie den alten Stoßdämpfer aus dem hydraulischen Spiralfederspanner.

AUTODOC empfiehlt:

Austausch: Federbein – Honda CR-V II. Überprüfen Sie sorgfältig die Halterung, den Faltenbalg und den Anschlagpuffer des Stoßdämpfers. Bei Bedarf tauschen Sie sie aus. Bevor Sie einen neuen Stoßdämpfer anbringen, solltenn Sie ihn 3 - 5 mal manuell pumpen.
Schritt 33

Setzen Sie einen neuen Stoßdämpfer in den hydraulischen Federspanner ein.
Schritt 34

Installieren Sie die Staubschutzmanschette und den Anschlagpuffer auf dem neuen Stoßdämpfer.
Schritt 35

Installieren Sie die Feder am Stoßdämpfer.
Schritt 36

Bauen Sie das Domlager und das Federbeinstützlager ein.
Schritt 37

Komprimieren Sie die Federn.
Schritt 38

Ziehen Sie die Federbeinkolbenstangenmutter an.Verwenden Sie Ring-Gabelschlüssel Nr. 17.Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 60 Nm Drehmoment fest.

Austausch: Federbein – Honda CR-V II. Tipp von AUTODOC:

Stellen Sie sicher, dass die Feder richtig positioniert ist. Vermeiden Sie eine falsche Ausrichtung.
Schritt 39

Dekomprimieren Sie die Feder.

Schritt 40

Behandeln Sie die Federbeinstange.Benutzen Sie ein Kupferschmiermittel.

Schritt 41

Entfernen Sie das zusammengebaute Federbein.
Schritt 42

Installieren Sie das Federbein am Radlauf.
Schritt 43

Schrauben Sie die obere Befestigung des Federbeinbefestigung an.

AUTODOC empfiehlt:

Honda CR-V II – Um Verletzungen zu vermeiden, halten Sie beim Einschrauben der Befestigungsschrauben das Federbein fest.

Schritt 44

Ziehen Sie das obere Befestigungselement der Stoßdämpferstrebe an.Verwenden Sie Stecknuss Nr. 14.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 65 Nm Drehmoment fest.
Schritt 45

Behandeln Sie die Befestigungselemente des Federbeinstützlagers.Benutzen Sie ein Kupferschmiermittel.

Schritt 46

Entfernen Sie die Kotflügel-Abdeckung.
Schritt 47

Schließen Sie die Haube.
Schritt 48

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 49

Befestigen Sie das Dämpferbein auf dem Achsschenkel.
Schritt 50

Bringen Sie die Befestigungsschrauben an (2 Stück).Verwenden Sie einen Ratschenschlüssel.
Schritt 51

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden.Verwenden Sie Ring-Gabelschlüssel Nr. 19.Verwenden Sie Stecknuss Nr. 22.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 85 Nm Drehmoment fest.
Schritt 52

Bringen Sie die Halterung der Stoßdämpferstrebe an.
Schritt 53

Ziehen Sie die Befestigungsklammer des Bremsschlauchs am Federbein an.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 54

Bauen Sie die Halterung des ABS-Kabelbaums ein.
Schritt 55

Ziehen Sie den ABS-Kabelhalter an.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 56

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 57

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 17.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 68 Nm Drehmoment fest.
Schritt 58

Bringen Sie den Splint an.Verwenden Sie eine Kneifzange.
Schritt 59

Behandeln Sie die Federbein-Befestigungen.Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet.Benutzen Sie ein Kupferschmiermittel.

Schritt 60

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 61

Die Bremsscheibenoberfläche reinigen.Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:

Austausch: Federbein – Honda CR-V II. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 62

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Honda CR-V II
Schritt 63

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 64

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 19.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 65

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
