Empfohlenes Austauschintervall für die Teilekategorie Bremssattel : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
MERCEDES-BENZ C-Klasse Limousine (W203) C 200 Kompressor (203.045), MERCEDES-BENZ C-Klasse Sportcoupe (CL203) C 200 Kompressor (203.745)

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie MERCEDES-BENZ С W203 Bremssattel hinten / Bremszange hinten wechseln [TUTORIAL AUTODOC]

Austausch: Bremssattel – Mercedes W203. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Anti-Quietsch-Paste

                        Kupferpaste

                        Steckschlüssel-Einsatz Nr. 16

                        Ring-Gabelschlüssel Nr. 9

                        Ring-Gabelschlüssel Nr. 14

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Bremsentlüfter-Kit

                        Bremsschlauch-Halteklammer

                        Splinttreiber

                        Hammer

                        Brechstange

                        Unterlegkeil

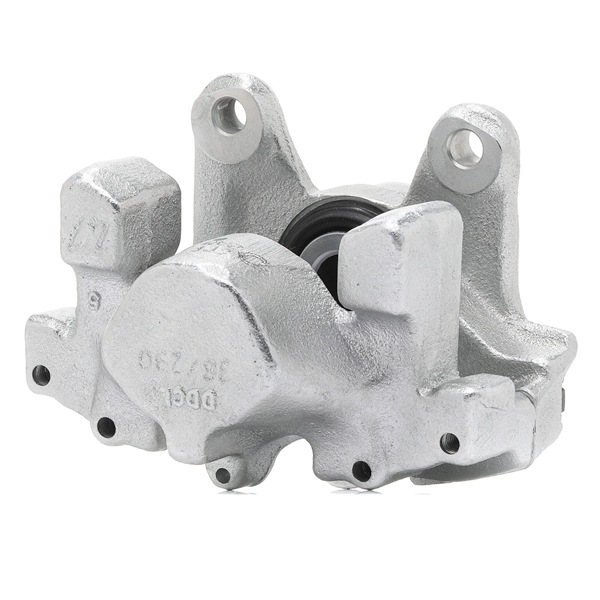

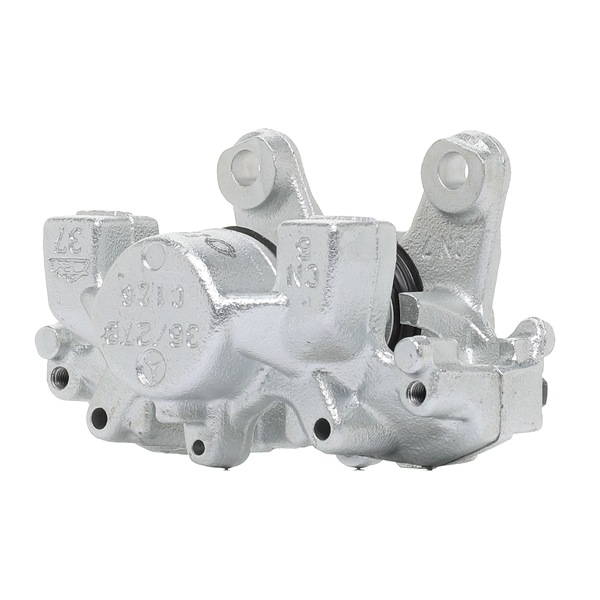

Alle Teile, die Sie ersetzen müssen – Bremssattel für den C-Klasse Limousine (W203) und andere MERCEDES-BENZ-Modelle

MERCEDES-BENZ C-Klasse Limousine (W203) C 200 Kompressor (203.045)

MERCEDES-BENZ C-Klasse Sportcoupe (CL203) C 200 Kompressor (203.745)

Austausch: Bremssattel – Mercedes W203. AUTODOC empfiehlt:

Der Ablauf des Austauschs ist sowohl für den linken als auch den rechten Bremssattel an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Bremssattel – Mercedes W203. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Öffnen Sie die Motorhaube.Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 3

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 5

Schrauben Sie die Radbolzen heraus.

Austausch: Bremssattel – Mercedes W203. Tipp:

Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Verteilen Sie die Bremsbeläge.Benutzen Sie ein Brecheisen.
Schritt 8

Reinigen Sie den Bereich, in welchem der Bremsschlauch an den Bremssattel angeschlossen ist, sowie den Bereich der Führungsbolzen.Benutzen Sie eine Drahtbürste.Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:

Austausch: Bremssattel – Mercedes W203. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 9

Klemmen Sie den Bremsschlauch ab, indem Sie eine geeignete Klemme einsetzen.
Schritt 10

Stellen Sie einen Behälter darunter, um die Bremsflüssigkeit zu sammeln.
Schritt 11

Lösen Sie die Bremsschlauchbefestigung.Verwenden Sie Ring-Gabelschlüssel Nr. 14.
Schritt 12

Schrauben Sie die Befestigung des Bremssattels ab.Verwenden Sie Stecknuss Nr. 16.Verwenden Sie einen Ratschenschlüssel.
Schritt 13

Entfernen Sie den Bremssattel.
Schritt 14

Schrauben Sie den Bremsschlauch vom Bremssattel ab.

Austausch: Bremssattel – Mercedes W203. AUTODOC-Experten empfehlen:

Wenn ein Bremssattel ersetzt wird, wird empfohlen, die Bremsbeläge zu ersetzen, prüfen Sie den Zustand der Bremsscheiben und ersetzen sie durch neue, wenn nötig.
Schritt 15

Die Bremssattelbefestigungen reinigen.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 16

Beim Auswechseln des Bremssattels am Mercedes W203 untersuchen Sie die Bremsschläuche sorgfältig auf eventuelle Beschädigungen. Ersetzen Sie sie bei Bedarf.

Schritt 17

Entfernen Sie die Haltefeder des Bremsbelags.Benutzen Sie einen Hammer.Verwenden Sie einen Splintentreiber.
Schritt 18

Entfernen Sie die Bremsbeläge.
Schritt 19

Wenn Sie die alten Bremsbeläge wiederverwenden wollen, dann reinigen Sie diese.Benutzen Sie eine Drahtbürste.Benutzen Sie einen Bremsenreiniger.

Austausch: Bremssattel – Mercedes W203. Tipp:

Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 20

Behandeln Sie die Oberfläche an der Kontaktstelle der Bremsbeläge und des Bremssattels.Benutzen Sie eine Anti-Quietsch-Paste.
Schritt 21

Schrauben Sie den Bremssattel auf die Bremsleitung.
Schritt 22

Installieren Sie den Bremssattel und fixieren Sie diesen.
Schritt 23

Ziehen Sie die Bremssattelbefestigungen fest.Verwenden Sie Stecknuss Nr. 16.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 85 Nm Drehmoment fest.
Schritt 24

Ziehen Sie das Befestigungselement an, das die Bremsleitung mit dem Bremssattel verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 14.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 35 Nm Drehmoment fest.
Schritt 25

Bringen Sie die Bremsbeläge an.
Schritt 26

Bringen Sie die Haltefeder des Bremsbelags an.Benutzen Sie einen Hammer.Verwenden Sie einen Splintentreiber.
Schritt 27

Entfernen Sie die Bremsschlauchklemmen.
Schritt 28

Lösen Sie die Bremsentlüftungsschraube.Verwenden Sie Ring-Gabelschlüssel Nr. 9.
Schritt 29

Verbinden Sie den Schlauch des Bremsentlüftungs-Kits mit der Bremsentlüftungsschraube.
Schritt 30

Prüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie ggf. nach.
Schritt 31

Ohne das Starten des Motors drücken Sie das Bremspedal mehrmals, bis Sie signifikanten Widerstand spüren.
Schritt 32

Entlüften Sie das Bremssattelsystem.
Schritt 33

Ziehen Sie die Bremsentlüftungsschraube an.Verwenden Sie Ring-Gabelschlüssel Nr. 9.
Schritt 34

Trennen Sie den Schlauch des Bremsentlüftungs-Kits.
Schritt 35

Die Bremsscheibenoberfläche reinigen.Benutzen Sie eine Drahtbürste.Behandeln Sie die Kontaktfläche.Benutzen Sie ein Kupferschmiermittel.
Schritt 36

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Mercedes W203
Schritt 37

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 38

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 110 Nm Drehmoment fest.
Schritt 39

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

Austausch: Bremssattel – Mercedes W203. Fachleute empfehlen:

Prüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie ggf. nach.
Schritt 40

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.Schließen Sie die Haube.
