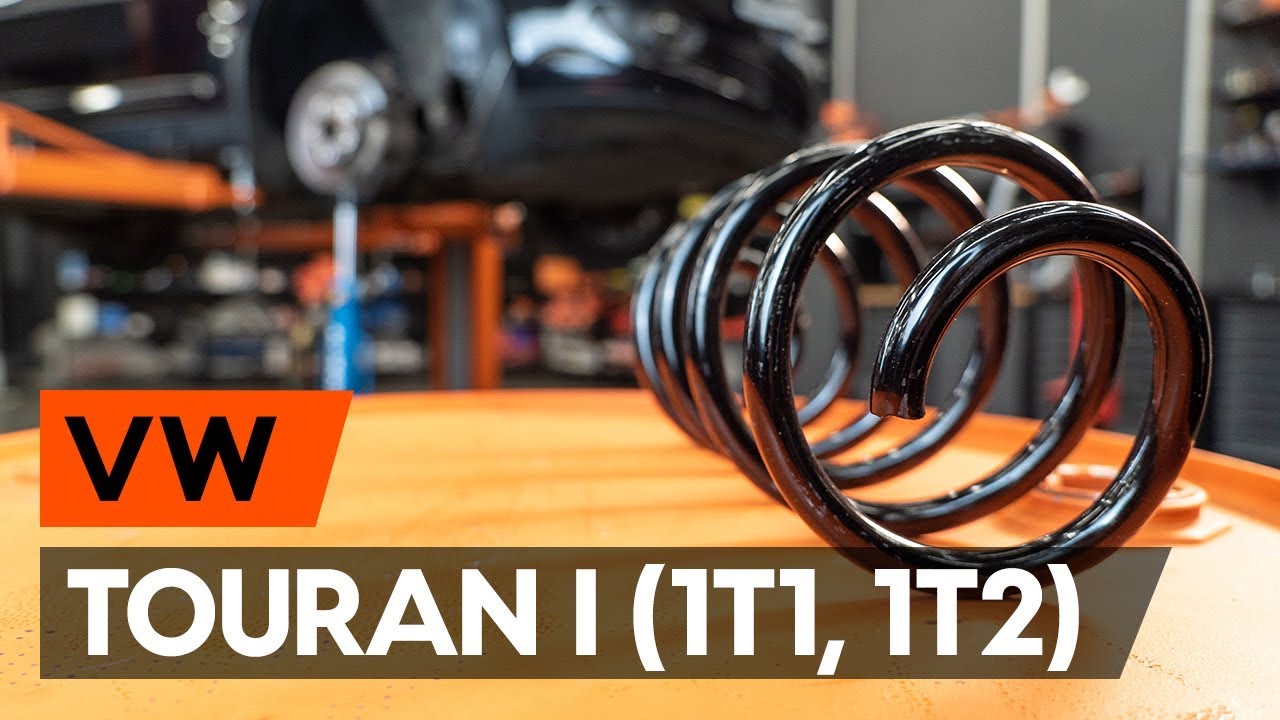

Anleitung: VW Touran 1T1 1T2 Federn vorne wechseln

Downloads: 40

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.4 TSI … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie VW TOURAN 1 (1T1, 1T2) Fahrwerksfedern vorne / Schraubenfeder vorne wechseln [AUTODOC TUTORIAL]

Anleitung: VW Touran 1T1 1T2 Federn vorne wechseln

Alle Teile, die Sie ersetzen müssen – Federn für den Touran I (1T1, 1T2) und andere VW-Modelle

Alternativprodukte

Fahrwerksfeder

188C0276 RIDEX Fahrwerksfeder

25,42 EUR

Shop

SKCS-0040275 STARK Fahrwerksfeder

27,36 EUR

Shop

SKCS-0040536 STARK Fahrwerksfeder

28,37 EUR

Shop

RH3544 KYB Fahrwerksfeder

28,92 EUR

Shop

70978 MAPCO Fahrwerksfeder

32,40 EUR

Shop

4082929 LESJÖFORS Fahrwerksfeder

34,23 EUR

Shop

36-199631 BILSTEIN Fahrwerksfeder

34,95 EUR

Shop

SP3521 MONROE Fahrwerksfeder

37,20 EUR

Shop

997 858 SACHS Fahrwerksfeder

41,22 EUR

Shop

5347136 NK Fahrwerksfeder

41,59 EUR

Shop

Austausch: Federn – VW Touran 1T1 1T2. Werkzeuge, die Sie eventuell benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Ring-Gabelschlüssel Nr. 11

                      Ring-Gabelschlüssel Nr. 17

                      Ring-Gabelschlüssel Nr. 21

                      Sechskant-bit nr. H6.

                      Torx-Bit T30

                      XZN-Bit-Stecknuss Nr. 12

                      Steckschlüssel-Einsatz Nr. 13

                      Steckschlüssel-Einsatz Nr. 16

                      Steckschlüssel-Einsatz Nr. 18

                      Steckschlüssel-Einsatz Nr. 19

                      Steckschlüssel-Einsatz Nr. 21

                      Steckschlüssel-Einsatz Nr. 24

                      Impact-Nuss für Felgen Nr. 17

                      Ratschenschlüssel

                      Drehmomentschlüssel

                      Stoßdämpfer-Nuss

                      Windeisen

                      Brechstange

                      Hydraulischer Federbeinspanner

                      Hydraulischer Getriebeheber

                      Kotflügelschoner

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Federn – VW Touran 1T1 1T2. AUTODOC empfiehlt:

Beide Spiralfedern der vorderen Aufhängung sollten gleichzeitig ausgewechselt werden.
Der Ablauf des Austauschs ist für die rechte und linke Spiralfeder der vorderen Aufhängung identisch.
Bitte beachten Sie: alle Arbeiten am Auto – VW Touran 1T1 1T2 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube.
Schritt 2

Verwenden Sie eine Kotflügel-Schutzabdeckung, um Schäden an der Lackierung und den Kunststoffteilen des Autos zu verhindern.
Schritt 3

Entfernen Sie die Dichtung der Windabweiserabdeckung.
Schritt 4

Lösen Sie die Befestigungen von der Spritzschutzwand/Wasserkastenabdeckung. Verwenden Sie den Torx T30.
Schritt 5

Entfernen Sie die Spritzschutzwand/Wasserkastenabdeckung.
Schritt 6

Reinigen Sie die Befestigungselemente der oberen Federbeinhalterung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Lösen Sie die obere Befestigung des Domlagers. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Ratschenschlüssel.
Schritt 8

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 9

Drehen Sie das Befestigungselement der Radnabe auf. Verwenden Sie Stecknuss Nr. 24. Verwenden Sie ein Windeisen.
Schritt 10

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 11

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 12

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. VW Touran 1T1 1T2
Schritt 13

Nehmen Sie das Rad ab.
Schritt 14

Reinigen Sie die Befestigungen der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 15

Schrauben Sie das Befestigungselement heraus, das die Druckstange mit dem Federbein verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 16

Reinigen Sie die Halterungsbefestigungen des Bremsschlauchs. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 17

Schrauben Sie die Schraube raus und entfernen Sie die Halterung der Anbringung des Bremsschlauchs und des ABS-Kabels. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 18

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 19

Untere Befestigung der Stoßdämpferfedern abschrauben. Verwenden Sie Stecknuss Nr. 18. Benutzen Sie den XZN #12. Verwenden Sie ein Windeisen. Verwenden Sie einen Ratschenschlüssel.
Schritt 20

Entfernen Sie die Stabilisatorstange.
Schritt 21

Entfernen Sie die Befestigungsschraube. Verwenden Sie Stecknuss Nr. 24.
Schritt 22

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie WD-40-Spray.
Schritt 23

Reinigen Sie alle Verbindungen des Querlenkers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 24

Lösen Sie das Befestigungselement, welches das Kugelgelenk am Federungsquerlenker befestigt. Verwenden Sie Stecknuss Nr. 16. Verwenden Sie ein Windeisen.
Schritt 25

Trennen Sie das Kugelgelenk vom Arm. Benutzen Sie ein Brecheisen.
Schritt 26

Entfernen Sie die Gelenkwelle von der Radnabe.

Austausch: Federn – VW Touran 1T1 1T2. Tipp von AUTODOC:
Stellen Sie sicher, dass die Antriebswelle nicht entladen ist (wenn das Fahrzeug aufgebockt ist).
Schritt 27

Stützen Sie die Achsschenkel auf. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 28

Lösen Sie das untere Befestigungselement, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie eine spezielle Schraubnuss, um den Stoßdämpfer zu entfernen. Verwenden Sie einen Ratschenschlüssel.
Schritt 29

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 30

Lösen Sie die obere Befestigung des Domlagers. Verwenden Sie Stecknuss Nr. 13.

AUTODOC empfiehlt:
VW Touran 1T1 1T2 – Um Verletzungen zu vermeiden, halten Sie beim Herausschrauben der Befestigungsschrauben das Federbein fest.
Schritt 31

Entfernen Sie das Federbein.
Schritt 32

Stellen Sie das Dämpferbein auf das Federspannwerkzeug.

Austausch: Federn – VW Touran 1T1 1T2. Fachleute empfehlen:
Beachten Sie bei der Verwendung eines Federspanners, das dieser einen sicheren Halt hat und die Federwindungen gegriffen werden, die auf den gegenüberliegenden Seiten der Feder zusammengedrückt werden. Stellen Sie sicher, das die Feder in der richtigen Position in Ihrer Halterung ist.Stellen Sie sicher, dass die Federwindungen die Verriegelungsgriffe halten.
Schritt 33

Komprimieren Sie die Federn.
Schritt 34

Behandeln Sie die Federbeinstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 35

Entfernen Sie die Stangenmutter des Federkolben. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie Ring-Gabelschlüssel Nr. 21. Verwenden Sie einen Ratschenschlüssel.
Schritt 36

Entfernen Sie das obere Domlager.
Schritt 37

Geben Sie die Spiralfeder frei.
Schritt 38

Entfernen Sie die Feder.
Schritt 39

Die Staubkappe des Stoßdämpfers und den Anschlagpuffer entfernen.

AUTODOC empfiehlt:
Austausch: Federn – VW Touran 1T1 1T2. Überprüfen Sie sorgfältig die Halterung, den Faltenbalg und den Anschlagpuffer des Stoßdämpfers. Bei Bedarf tauschen Sie sie aus.
Schritt 40

Installieren Sie die Feder am Stoßdämpfer.
Schritt 41

Komprimieren Sie die Federn.
Schritt 42

Installieren Sie die Staubschutzmanschette und den Anschlagpuffer auf dem neuen Stoßdämpfer.
Schritt 43

Bauen Sie das obere Domlager und das Wälzlager ein.
Schritt 44

Ziehen Sie die Federbeinkolbenstangenmutter an. Verwenden Sie Inbusschlüssel Nr. H6. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 60 Nm Drehmoment fest.

Austausch: Federn – VW Touran 1T1 1T2. Tipp:
Stellen Sie sicher, dass die Feder richtig positioniert ist. Vermeiden Sie eine falsche Ausrichtung.
Schritt 45

Dekomprimieren Sie die Feder.
Schritt 46

Entfernen Sie das zusammengebaute Federbein.
Schritt 47

Installieren Sie das Federbein am Radlauf.
Schritt 48

Schrauben Sie die obere Befestigung des Domlagers an. Schrauben Sie diese nicht fest.

AUTODOC empfiehlt:
VW Touran 1T1 1T2 – Um Verletzungen zu vermeiden, halten Sie beim Einschrauben der Befestigungsschrauben das Federbein fest.
Schritt 49

Reinigen Sie die Anbringungssitze des Federbeins. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 50

Befestigen Sie das Dämpferbein auf dem Achsschenkel.
Schritt 51

Bringen Sie die Befestigungsschraube an.
Schritt 52

Schrauben Sie das Befestigungselement ein, das das Federbein mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 18. Benutzen Sie den XZN #12. Verwenden Sie einen Ratschenschlüssel.
Schritt 53

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 54

Entfernen Sie den Träger unter dem Achsschenkel.

AUTODOC empfiehlt:
VW Touran 1T1 1T2 – Senken Sie den Getriebeheber nicht schlagartig ab, um eine Beschädigung der Komponenten und Vorrichtungen des Autos zu vermeiden.
Schritt 55

Die Antriebswelle in die Radnabe installieren.
Schritt 56

Verbinden Sie das Kugelgelenk mit dem Lenker.
Schritt 57

Ziehen Sie das Kugelgelenk an. Verwenden Sie Stecknuss Nr. 16. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 60 Nm Drehmoment fest.
Schritt 58

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 59

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 70 Nm Drehmoment fest.+90°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 60

Behandeln Sie die Federbein-Befestigungen. Behandeln Sie alle Gelenke des Querlenkers. Benutzen Sie ein Kupferschmiermittel.
Schritt 61

Montieren Sie den Querlenker.
Schritt 62

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Federbein verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 60 Nm Drehmoment fest.
Schritt 63

Behandeln Sie alle Gelenke der Koppelstange. Benutzen Sie ein Kupferschmiermittel.
Schritt 64

Entfernen Sie den Träger unter dem Arm.

AUTODOC empfiehlt:
Austausch: Federn – VW Touran 1T1 1T2. Senken Sie den Getriebeheber langsam und ruckfrei ab, um eine Beschädigung der Komponenten und Vorrichtungen zu vermeiden.
Schritt 65

Setzen Sie den Antriebswellenschraube ein und ziehen Sie diese fest. Verwenden Sie Stecknuss Nr. 24.
Schritt 66

Montieren Sie die Halterung der Montage des Bremsschlauchs und das ABS-Kabel. Verwenden Sie Ring-Gabelschlüssel Nr. 11.
Schritt 67

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 68

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Federn – VW Touran 1T1 1T2. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 69

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. VW Touran 1T1 1T2
Schritt 70

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 71

Senken Sie das Auto ab.
Schritt 72

Ziehen Sie die obere Befestigung des Domlagers fest. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 15 Nm Drehmoment fest.+90°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 73

Behandeln Sie die Befestigungen des Domlagers. Benutzen Sie ein Kupferschmiermittel.
Schritt 74

Bringen Sie die Spritzschutzwand/Wasserkastenabdeckung an.
Schritt 75

Drehen Sie die Befestigungen in die Spritzschutzwand/Wasserkastenabdeckung. Verwenden Sie den Torx T30.
Schritt 76

Bauen Sie die Dichtung der Windabweiserabdeckung ein.
Schritt 77

Ziehen Sie die Radschrauben unter Verwendung eines Kreuzmusters an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 78

Ziehen Sie die Schraube fest, welche die Antriebswelle mit der Radnabe verbindet. Verwenden Sie Stecknuss Nr. 24. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 200 Nm Drehmoment fest.+180°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 79

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
Schritt 80

Entfernen Sie die Kotflügel-Abdeckung.
Schritt 81

Schließen Sie die Haube.
