Empfohlenes Austauschintervall für die Teilekategorie Bremstrommel : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO Van (188AX) 1.2 60, FIAT PANDA (169) 1.2, FIAT PANDA Van (169) 1.2

Die Schritte können je nach Fahrzeugdesign leicht variieren.

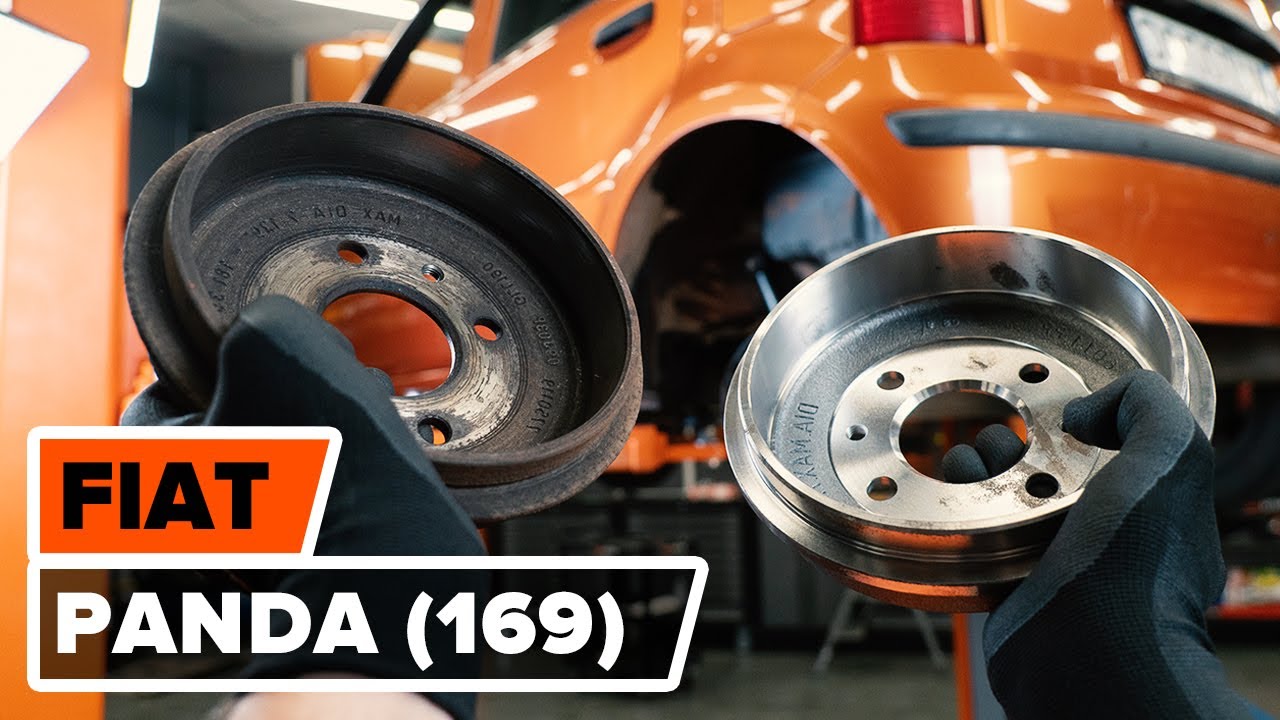

Wie FIAT PANDA (169) Bremstrommeln hinten wechseln [AUTODOC TUTORIAL]

Austausch: Bremstrommeln – Fiat Panda 169. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Kupferpaste

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 10

                        Steckschlüssel-Einsatz Nr. 12

                        Ring-Gabelschlüssel Nr. 10

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Flacher Schraubendreher

                        Unterlegkeil

Alle Teile, die Sie ersetzen müssen – Bremstrommel für den PANDA (169) und andere FIAT-Modelle

    FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250)

    FIAT PUNTO Van (188AX) 1.2 60

    FIAT PANDA (169) 1.2

    FIAT PANDA Van (169) 1.2

Austausch: Bremstrommeln – Fiat Panda 169. AUTODOC empfiehlt:

Ersetzen Sie die Bremstrommel paarweise am Fiat Panda 169 an der Hinterachse. Unabhängig vom Teilezustand. Dies sorgt für ein gleichmäßiges Bremsen.
Der Wechsel der rechten und linken Bremstrommel an derselben Achse erfolgt identisch.
Stellen Sie sicher, dass beim Wechsel der Bremstrommeln auch die Bremsbacken gewechselt werden.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Bremstrommeln – Fiat Panda 169. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Öffnen Sie die Haube.Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 3

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 5

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Fiat Panda 169
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Reinigen Sie die Befestigungen der Bremstrommel.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 8

Schrauben Sie die Bremstrommel-Befestigung ab.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Entfernen Sie die Schutzabdeckung der unteren Mittelkonsole.Verwenden Sie einen flachen Schraubendreher.
Schritt 10

Schrauben Sie die vorderen Befestigungen der unteren Mittelkonsole heraus.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Entfernen Sie die untere Mittelkonsole.
Schritt 12

Lockern Sie das Feststellbremsseil.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 13

Entfernen Sie die Bremstrommel.
Schritt 14

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste.Behandeln Sie die Kontaktfläche.Benutzen Sie ein Kupferschmiermittel.
Schritt 15

Installieren Sie eine Bremstrommel.
Schritt 16

Stellen Sie die Spannung des Feststellbremsseils ein.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 17

Entfernen Sie die Bremstrommel.
Schritt 18

Bewegen Sie die Feststellbremsbacken gegen die Trommel.Verwenden Sie einen flachen Schraubendreher.
Schritt 19

Installieren Sie eine Bremstrommel.
Schritt 20

Schrauben Sie die Befestigung der Bremstrommel ein.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Ratschenschlüssel.
Schritt 21

Bauen Sie die untere Mittelkonsole ein.
Schritt 22

Schrauben Sie die vorderen Befestigungen der unteren Mittelkonsole ein.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Ratschenschlüssel.
Schritt 23

Bauen Sie die Schutzabdeckung der unteren Mittelkonsole wieder ein.

Schritt 24

Ziehen Sie die Halteklammern der Bremstrommeln an.Verwenden Sie Stecknuss Nr. 12.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 10 Nm Drehmoment fest.
Schritt 25

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll.Benutzen Sie eine Drahtbürste.

Schritt 26

Behandeln Sie die Oberfläche, an der die Radfelge die Bremstrommel berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 27

Bringen Sie das Rad an.

AUTODOC empfiehlt:

Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Fiat Panda 169
Schritt 28

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 29

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 17.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 30

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
Schritt 31

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.Schließen Sie die Haube.

Austausch: Bremstrommeln – Fiat Panda 169. Tipp von AUTODOC:

Stellen Sie den Abstand zwischen den Bremsbacken und der Trommel am Fiat Panda 169 ein und betätigen Sie das Bremspedal 10-15 mal.
