Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
FIAT PANDA (169) 1.4, FIAT PANDA (169) 1.3 D Multijet, FIAT PANDA (169) 1.3 D Multijet 4x4, FIAT PANDA (169) 1.2 4x4, FIAT PANDA (169) 1.1, FIAT PANDA (169) 1.3 D Multijet, FIAT PANDA (169) 1.2 Natural Power … Mehr anzeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

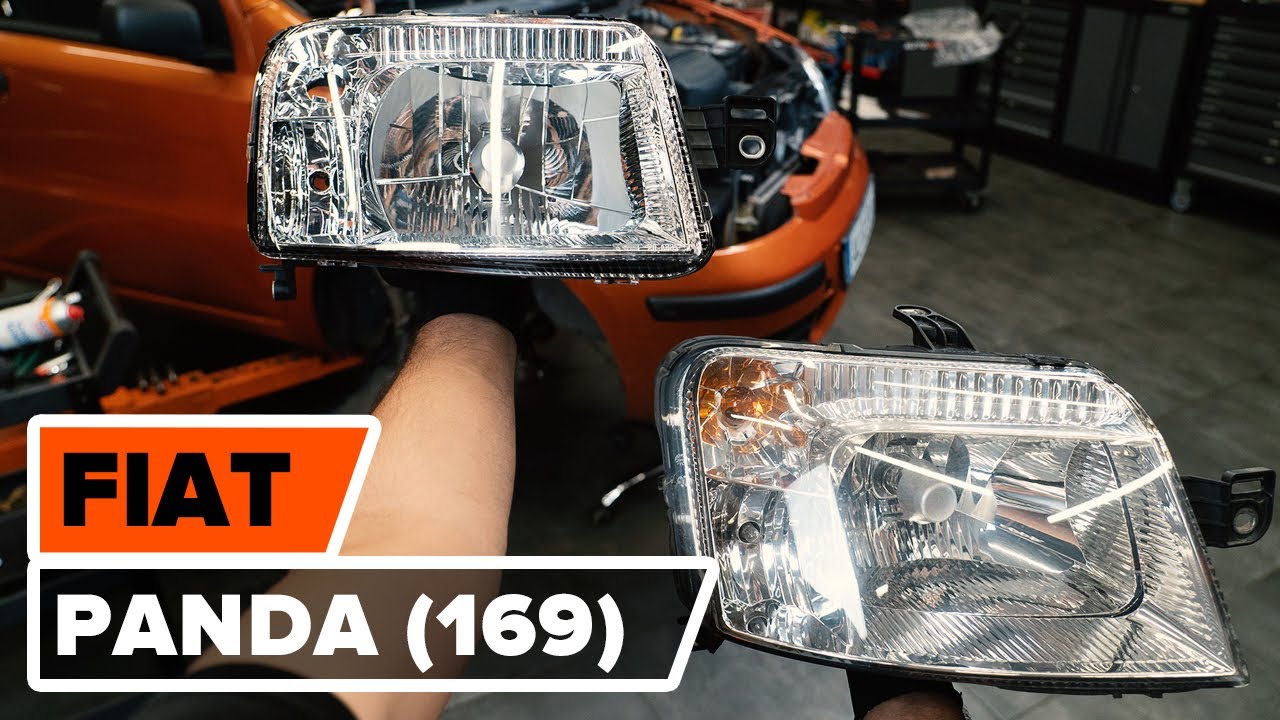

Wie FIAT PANDA (169) Scheinwerfer wechseln [AUTODOC TUTORIAL]

Alle Teile, die Sie ersetzen müssen – Hauptscheinwerfer für den PANDA (169) und andere FIAT-Modelle

Hauptscheinwerfer

        Hauptscheinwerfer für FIAT PANDA (169) 1.2 Natural Power Benzin/Erdgas (CNG) (60 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.1 Benzin (54 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.3 D Multijet Diesel (75 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.3 D Multijet Diesel (70 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.3 D Multijet 4x4 Diesel (70 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.2 4x4 Benzin (60 PS)

        Hauptscheinwerfer für FIAT PANDA (169) 1.4 Benzin (100 PS)

Austausch: Scheinwerfer – Fiat Panda 169. Werkzeuge, die Sie eventuell benötigen:

                        Elektronikspray

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 8

                        Steckschlüssel-Einsatz Nr. 10

                        Ring-Gabelschlüssel Nr. 10

                        Torx-Bit T30

                        Ratschenschlüssel

                        Phillips-schraubendreher

                        Malerband

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Scheinwerfer – Fiat Panda 169. AUTODOC-Experten empfehlen:

Das Austausch-Verfahren ist bei dem rechten und linken Scheinwerfer identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Fiat Panda 169 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Haube.
Schritt 2

Heben Sie das Auto unter Verwendung eines Wagenhebers an oder platzieren Sie über einer Werkstattgrube.

Schritt 3

Schrauben Sie die Verbindungselemente der Radkastenabdeckung ab. Verwenden Sie einen Kreuzschlitzschraubendreher. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie einen Ratschenschlüssel.
Schritt 4

Legen Sie das Teil beiseite.
Schritt 5

Drehen Sie die unteren Befestigungen der Stoßstange auf. Verwenden Sie den Torx T30. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie einen Ratschenschlüssel.
Schritt 6

Schrauben Sie das Befestigungselement des Kühlergrills heraus. Verwenden Sie einen Kreuzschlitzschraubendreher.
Schritt 7

Entfernen Sie den Kühlergrill.
Schritt 8

Verwenden Sie das Malerband, um zu verhindern, dass lackierte oder aus Kunststoff bestehende Teile des Autos beschädigt werden.
Schritt 9

Drehen Sie die oberen Befestigungen der Stoßstange auf. Verwenden Sie den Torx T30. Verwenden Sie einen Ratschenschlüssel.
Schritt 10

Lösen Sie die Seitenclips des Stoßfängers.

Schritt 11

Lösen Sie den Stoßfänger vorsichtig von den Verbindungselementen.

AUTODOC empfiehlt:

Austausch: Scheinwerfer – Fiat Panda 169. Wenden Sie bei der Demontage des Teils keine übermäßige Kraft an, da es dadurch beschädigt werden könnte.

Schritt 12

Entfernen Sie die Stoßstange.
Schritt 13

Stecken Sie die Steckverbindungen der Scheinwerfer-Glühbirnen aus.
Schritt 14

Schrauben Sie die Scheinwerfer-Befestigungen heraus. Verwenden Sie Ring-Gabelschlüssel Nr. 10. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Ratschenschlüssel.
Schritt 15

Entfernen Sie den Scheinwerfer.

AUTODOC empfiehlt:

Austausch: Scheinwerfer – Fiat Panda 169. Wenden Sie bei der Demontage des Teils keine übermäßige Kraft an, da es dadurch beschädigt werden könnte.
Schritt 16

Bringen Sie den neuen Scheinwerfer an.

AUTODOC empfiehlt:

Austausch: Scheinwerfer – Fiat Panda 169. Wenden Sie bei der Montage keine übermäßige Kraft an. Dies kann das Teil beschädigen.
Schritt 17

Schrauben Sie die Befestigungen des Scheinwerfers fest. Verwenden Sie Ring-Gabelschlüssel Nr. 10. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Bringen Sie den Stoßfänger am Befestigungssitz an.

AUTODOC empfiehlt:

Austausch: Scheinwerfer – Fiat Panda 169. Wenden Sie bei der Montage keine übermäßige Kraft an. Dies kann das Teil beschädigen.
Schritt 19

Lassen Sie die Seitenclips des Stoßfängers einrasten. Stellen Sie sicher, dass Sie dabei das Klicken hören, welches entsteht, wenn sich diese in der korrekten Position befindet.

Schritt 20

Schrauben Sie die oberen Verbindungselemente des Stoßfängers an. Verwenden Sie den Torx T30. Verwenden Sie einen Ratschenschlüssel.

Austausch: Scheinwerfer – Fiat Panda 169. Fachleute empfehlen:

Um eine Schädigung der Bauteile zu vermeiden, halten Sie den Stoßfänger fest, während Sie die oberen Verbindungselemente einschrauben.
Schritt 21

Bringen Sie den Kühlergrill an.
Schritt 22

Schrauben Sie das Befestigungselement des Kühlergrills ein. Verwenden Sie einen Kreuzschlitzschraubendreher.
Schritt 23

Drehen Sie die unteren Befestigungen der Stoßstange ein. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie den Torx T30. Verwenden Sie einen Ratschenschlüssel.
Schritt 24

Entfernen Sie das Malerband.
Schritt 25

Bringen Sie die Radkastenabdeckung an ihrem Befestigungssitz an. Schrauben Sie die Verbindungselemente ein. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie einen Kreuzschlitzschraubendreher. Verwenden Sie einen Ratschenschlüssel.
Schritt 26

Behandeln Sie die Scheinwerfer-Steckverbindungen. Verwenden Sie Elektronikspray.
Schritt 27

Stecken Sie die Steckverbindungen der Scheinwerfer-Glühbirnen ein.
Schritt 28

Senken Sie das Auto ab.

Schritt 29

Schalten Sie die Zündung ein.

Schritt 30

Überprüfen Sie, ob die Scheinwerfer korrekt funktionieren.
Schritt 31

Schalten Sie die Zündung ab.

Schritt 32

Schließen Sie die Haube.
